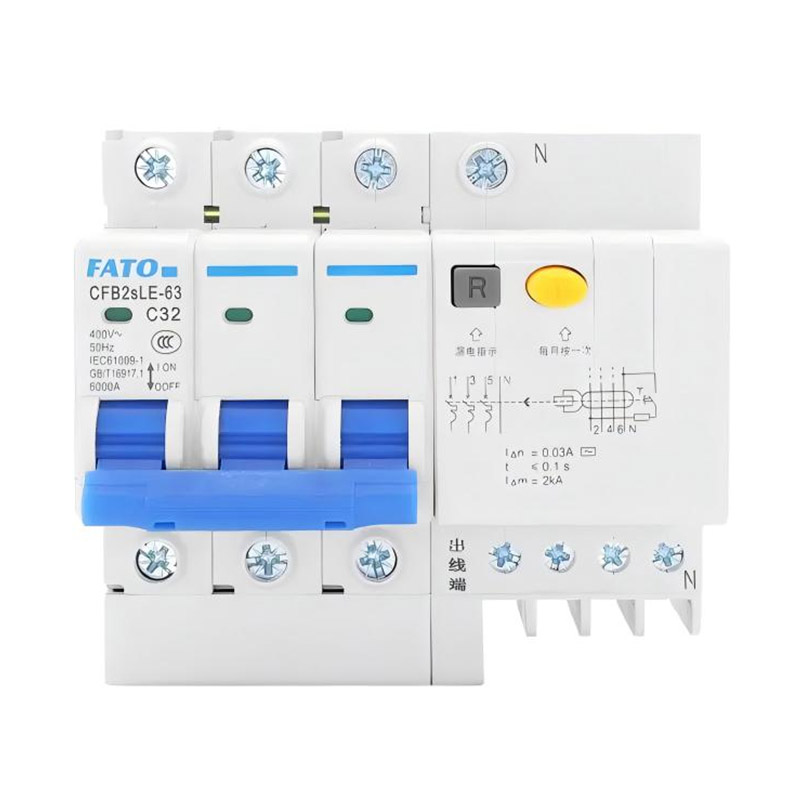

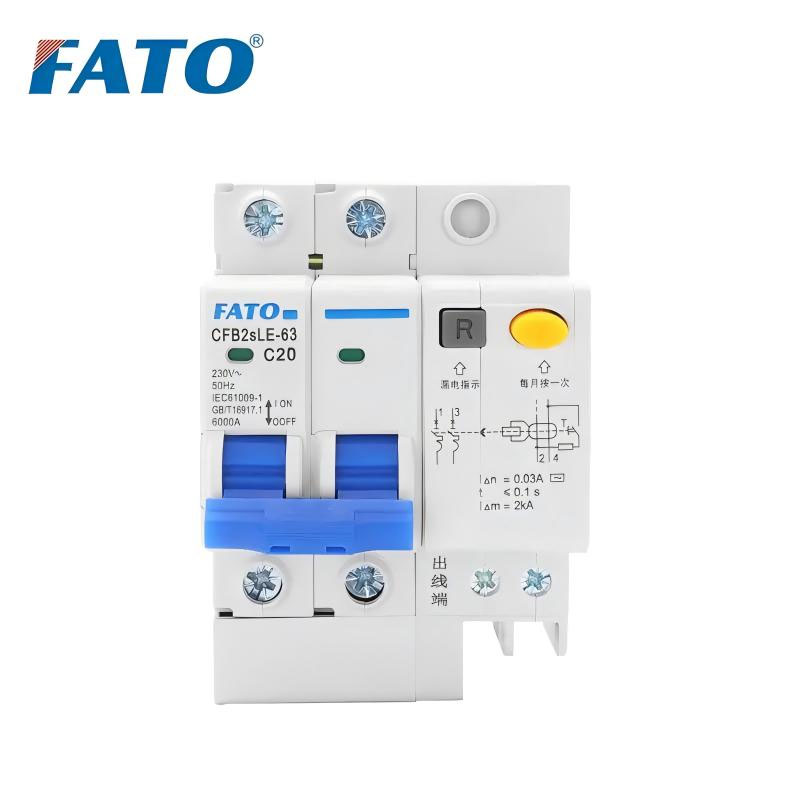

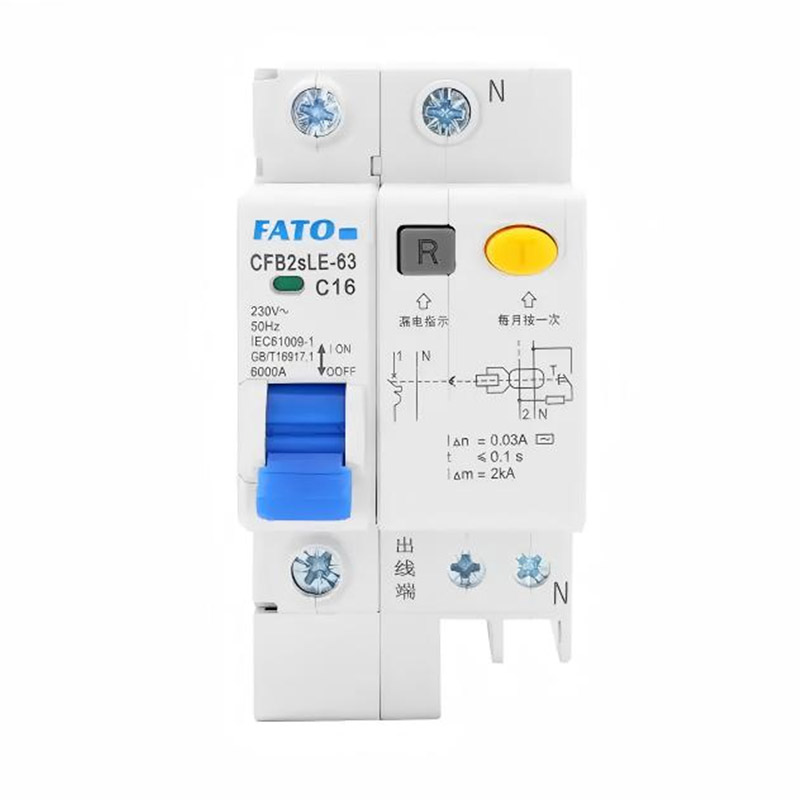

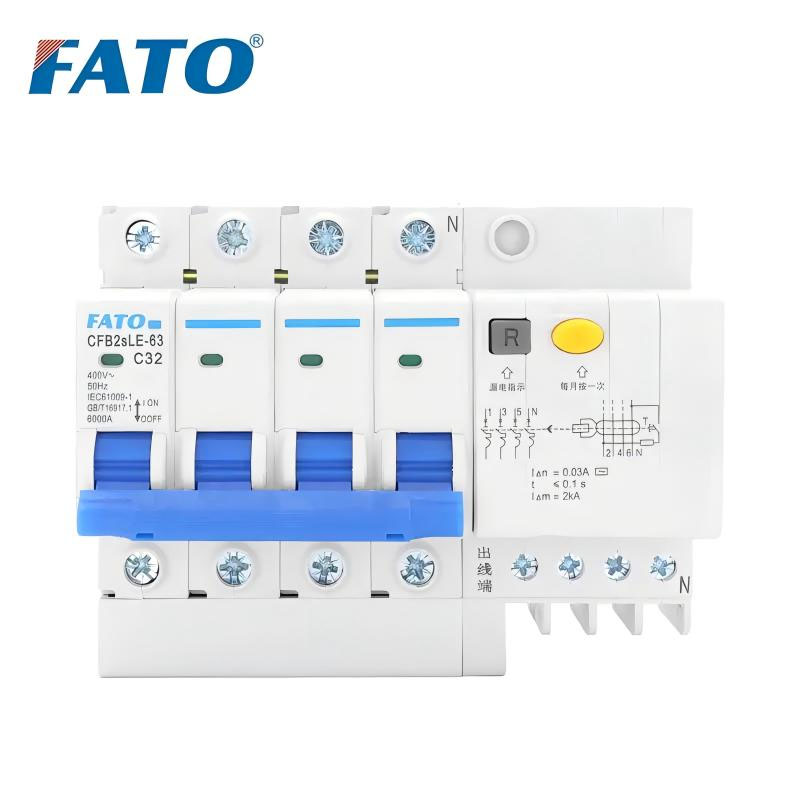

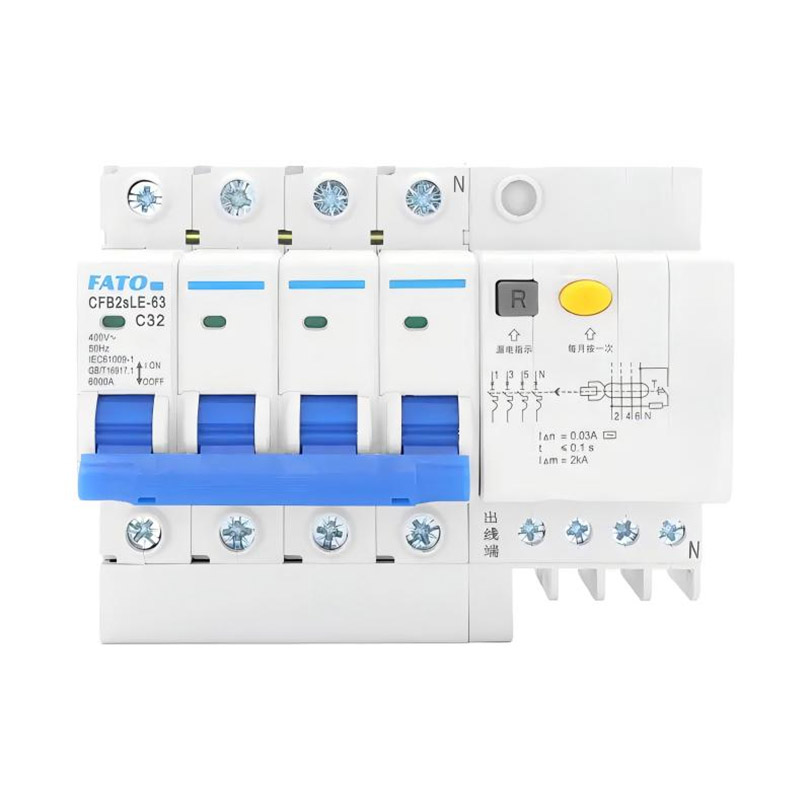

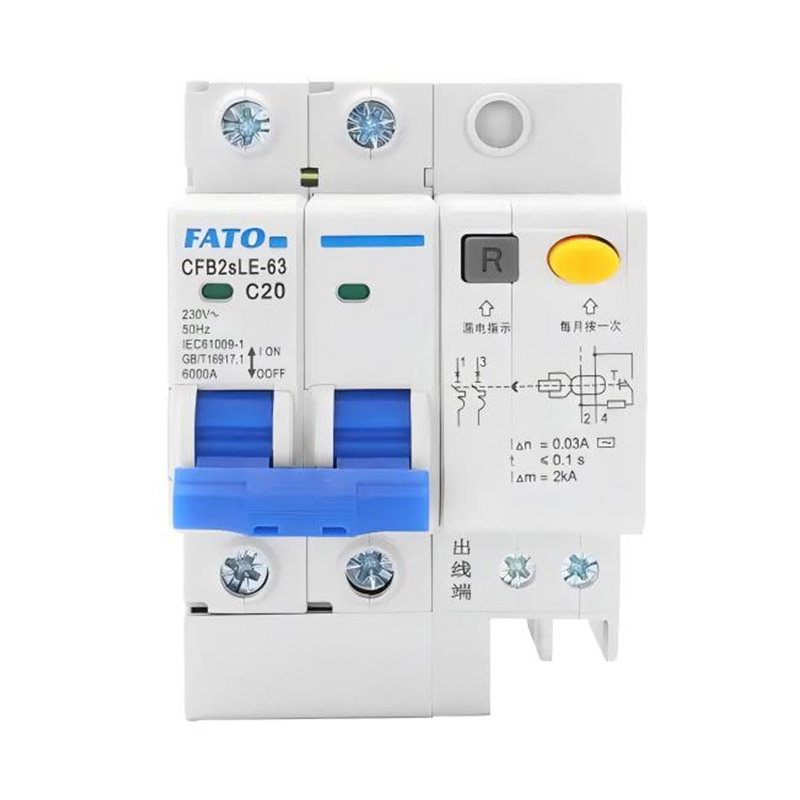

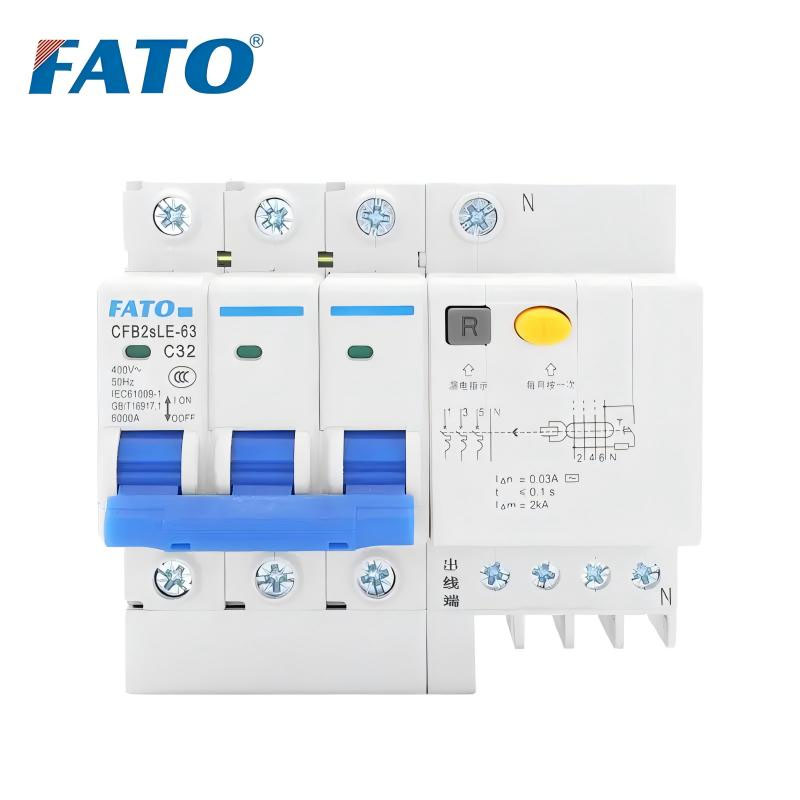

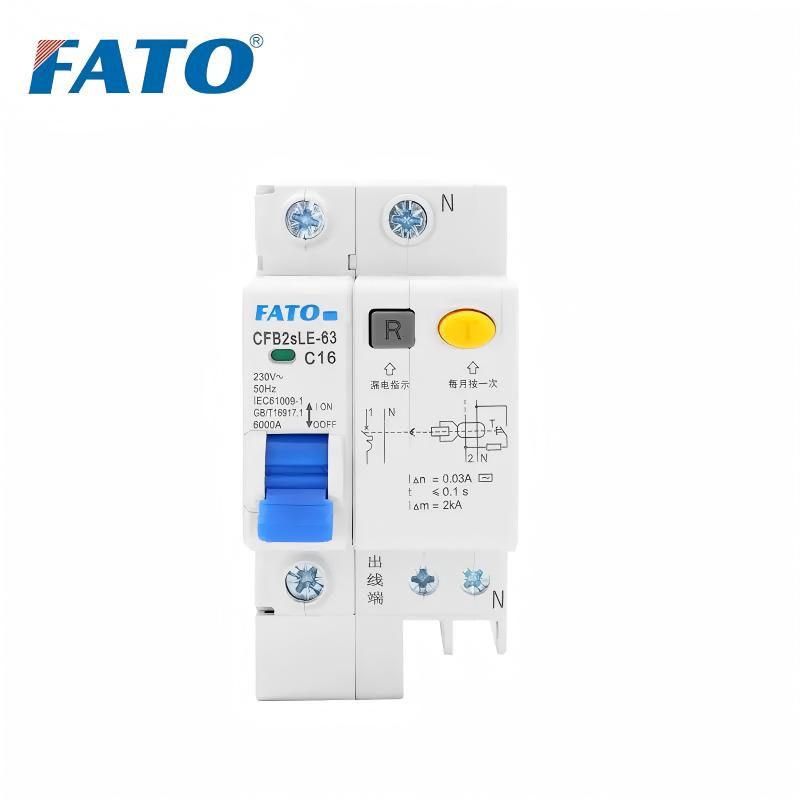

CFB2SLE-63 RCCB Earth Leakage Circuit Breaker

คำอธิบายผลิตภัณฑ์

ขอบเขตของแอปพลิเคชัน

♦เหมาะสำหรับวงจรเครือข่ายการกระจายที่มี AC 50/60Hz แรงดันไฟฟ้าทำงาน 400V และต่ำกว่าและจัดอันดับกระแสสูงถึง 63A และต่ำกว่า;

♦ให้การป้องกันการติดต่อทางอ้อมสำหรับการเป็น humen;

♦ให้การป้องกันการรั่วไหลสำหรับอุปกรณ์;

♦การป้องกันการล้นหลามและการลัดวงจรสำหรับสายและอุปกรณ์ไฟฟ้า

♦ภายใต้สถานการณ์ปกติสามารถใช้สำหรับการสลับวงจรไม่บ่อยนักและไม่บ่อยนักเริ่มต้นมอเตอร์

♦สอดคล้องกับมาตรฐาน:

มาตรฐานสากล: IEC61009-1;

มาตรฐานแห่งชาติ: GB/T16917.1

สภาพการทำงาน

◇ระดับความสูง: ≤2000m;

◇ความชื้นด้านสิ่งแวดล้อม: ไม่เกิน 50% ที่อุณหภูมิโดยรอบสูงสุด+40 ℃โดยมีความชื้นสัมพัทธ์สูงกว่าที่อุณหภูมิต่ำกว่าเช่นถึง 90% ที่ 20 ℃โดยคำนึงถึงการควบแน่นบนพื้นผิวผลิตภัณฑ์เนื่องจากการเปลี่ยนแปลงของอุณหภูมิ

◇เงื่อนไขการติดตั้ง: สนามแม่เหล็กภายนอกของไซต์การติดตั้งไม่ควรเกิน 5 เท่าของสนามแม่เหล็กในทิศทางใด ๆ โดยทั่วไปแล้วเบรกเกอร์วงจรปัจจุบันที่เหลือควรติดตั้งในแนวตั้งโดยที่มือจับหันขึ้นด้านบนเพื่อเชื่อมต่อกับแหล่งจ่ายไฟ ตำแหน่งการติดตั้งไม่ควรมีผลกระทบหรือการสั่นสะเทือนอย่างมีนัยสำคัญ

◇หมวดหมู่การติดตั้ง: II;

ประเภทการติดตั้ง: TH35-7.5 คู่มือการติดตั้งรางมาตรฐานถูกนำมาใช้;

◇ระดับมลพิษ: 2;

◇วิธีการเดินสาย: ใช้สกรูเพื่อกระชับสายไฟ

ข้อกำหนดและพารามิเตอร์

♦หมายเลขขั้ว: 1p+n, 2p, 3p, 3p+n, 4p;

♦การจัดอันดับปัจจุบันใน (a): 6,10,16,20,25,32,40,50,63;

♦การจัดอันดับแรงดันไฟฟ้าทำงาน UE: 230V, 400V;

♦แรงดันฉนวนที่ได้รับการจัดอันดับ UI: 400V;

♦ความสามารถในการทำลายอันดับ ICU (KA): 6ka;

♦การเชื่อมต่อที่ตกค้างที่เหลือและความสามารถในการตัดการเชื่อมต่อ L △ M: 2000A;

♦การจัดอันดับการทำงานที่เหลืออยู่ในปัจจุบัน l △ n (ma): 30;

♦อายุการใช้งานเชิงกล: 20000 รอบ;

♦อายุการใช้งานไฟฟ้า: 10,000 รอบ;

♦ระดับการป้องกัน: IP20;

♦วิธีการติดตั้ง: รถไฟนำทางแบบฝัง;

♦วิธีการเดินสาย: เทอร์มินัลการเดินสายที่มีแคลมป์;

♦ความสามารถในการเดินสาย: อนุญาตให้สายไฟต่ำกว่า 16 มม. 2 เชื่อมต่อ (เมื่อ INM = 63A);

♦แรงบิดกระชับ: 2n • m (เมื่อ inm = 63a);

♦เวลาที่แตกหักสูงสุดของกระแสตกค้างที่ได้รับการจัดอันดับคือ T: 0.1s

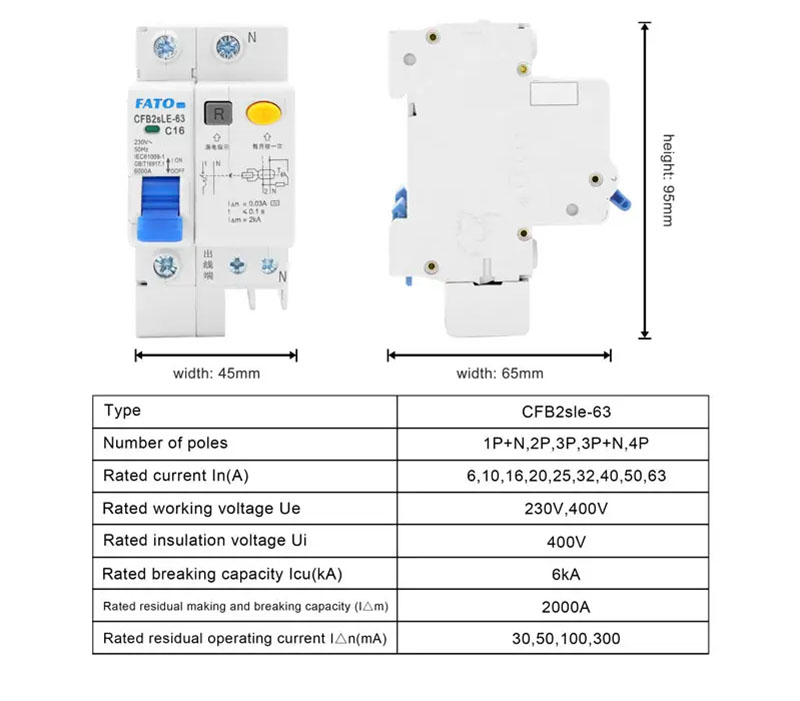

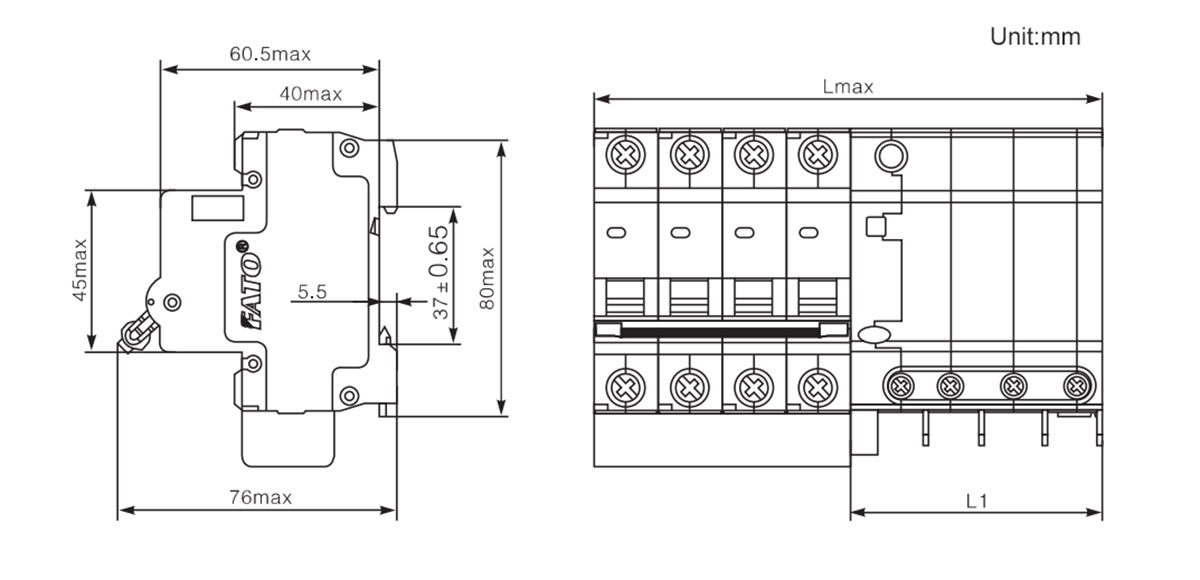

ลักษณะและขนาด

รายการผลิตภัณฑ์
