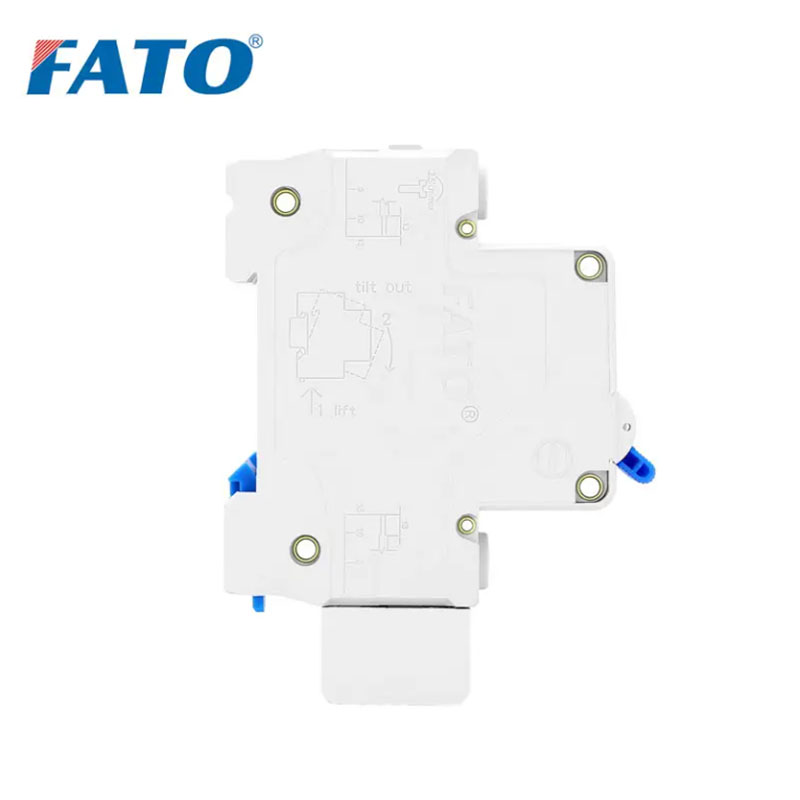

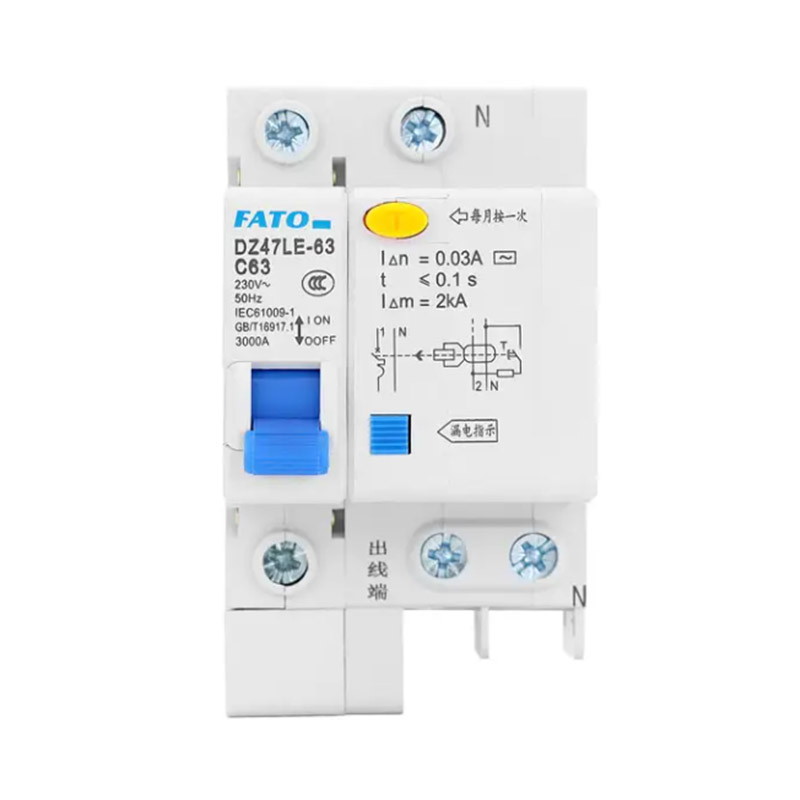

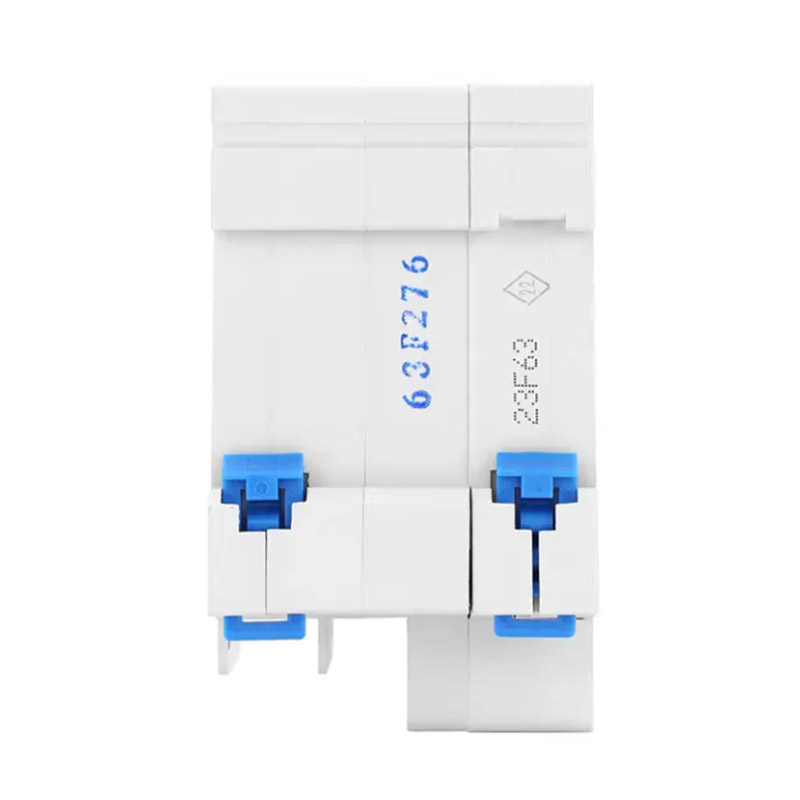

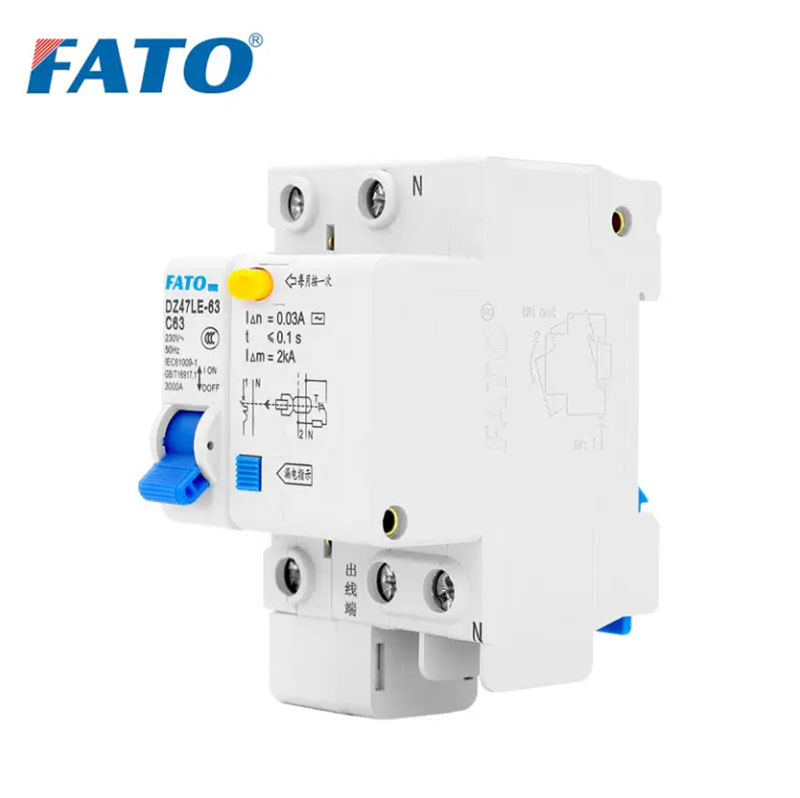

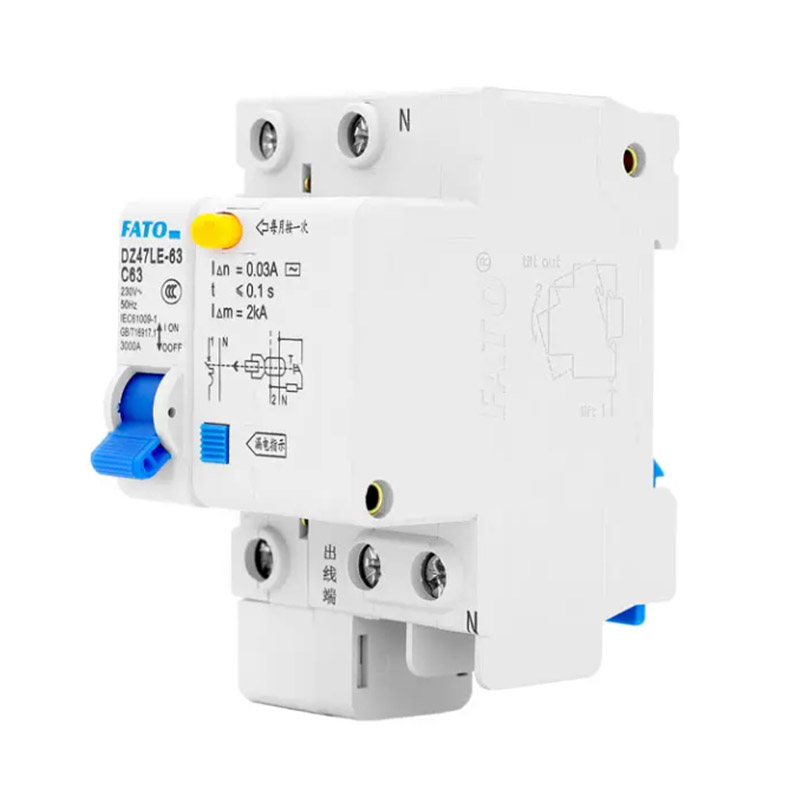

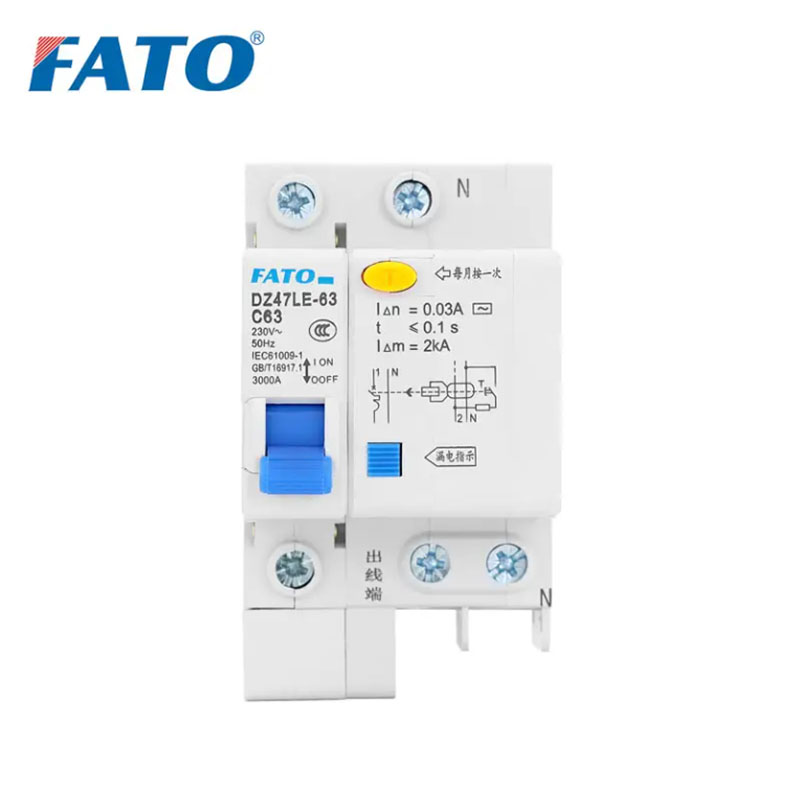

DZ47LE-63 RCCB Breaker วงจรปัจจุบัน

คำแนะนำฟังก์ชั่นผลิตภัณฑ์

ขอบเขตของแอปพลิเคชัน

♦เหมาะสำหรับวงจรเครือข่ายการกระจายที่มี AC 50Hz, แรงดันไฟฟ้าทำงานที่ 400V และต่ำกว่าและปัจจุบันมีการจัดอันดับปัจจุบันที่ 63A และต่ำกว่า;

♦ให้การป้องกันการติดต่อทางอ้อมสำหรับบุคคล;

♦ให้การป้องกันการรั่วไหลสำหรับอุปกรณ์;

♦การป้องกันการล้นหลามและการลัดวงจรสำหรับสายและอุปกรณ์ไฟฟ้า

♦ภายใต้สถานการณ์ปกติสามารถใช้สำหรับการสลับวงจรไม่บ่อยนักและไม่บ่อยนักเริ่มต้นมอเตอร์

♦เบรกเกอร์วงจรนี้สามารถตรวจสอบค่าปัจจุบันที่เหลือและเอาท์พุทพาสซีฟปกติเปิดหน้าสัมผัสสำหรับการเตือนภัยโดยไม่ต้องสะดุด

♦เบรกเกอร์วงจรนี้มีสัญญาณเตือนการรั่วไหลที่เลือกได้โดยไม่ต้องใช้ฟังก์ชั่นการสะดุด

1. เมื่อเปิดฟังก์ชั่นการป้องกันการรั่วไหลไฟสัญญาณเตือนการรั่วไหลจะไม่สว่างขึ้น เมื่อกระแสรั่วไหลในวงจรถึงค่าการทำงานผลิตภัณฑ์จะเดินทางภายในเวลาที่กำหนด

2. เมื่อฟังก์ชั่นการป้องกันการรั่วไหลถูกปิด: เมื่อกระแสการรั่วไหลถูกสร้างขึ้นในวงจรไฟสัญญาณเตือนการรั่วไหลจะเปิดอยู่เสมอ แต่ผลิตภัณฑ์ไม่ได้เดินทาง ในเวลานี้วงจรควรได้รับการบำรุงรักษาในเวลาที่เหมาะสม

♦สอดคล้องกับมาตรฐาน:

มาตรฐานสากล: IEC61009-1;

มาตรฐานแห่งชาติ: GB/T16917.1;

♦สอดคล้องกับข้อกำหนดทางเทคนิคสำหรับการเสนอราคาของกริดกริด Xizang Electric Power Co. , Ltd. , เบรกเกอร์วงจรรั่วไหลขนาดเล็กจะต้องมีฟังก์ชั่นของการออกจากการรั่วไหล

สภาพการทำงาน

◇ระดับความสูง: ≤2000m;

◇อุณหภูมิสิ่งแวดล้อม: -5 ℃ ~+40 ℃โดยมีค่าเฉลี่ยไม่เกิน+35 ℃มากกว่า 24 ชั่วโมง

◇ความชื้นด้านสิ่งแวดล้อม: ไม่เกิน 50% ที่อุณหภูมิโดยรอบสูงสุด+40 ℃โดยมีความชื้นสัมพัทธ์สูงกว่าที่อุณหภูมิต่ำกว่าเช่นถึง 90% ที่ 20 ℃โดยคำนึงถึงการควบแน่นบนพื้นผิวผลิตภัณฑ์เนื่องจากการเปลี่ยนแปลงของอุณหภูมิ

◇เงื่อนไขการติดตั้ง: สนามแม่เหล็กภายนอกของไซต์การติดตั้งไม่ควรเกิน 5 เท่าของสนามแม่เหล็กในทิศทางใด ๆ โดยทั่วไปแล้วเบรกเกอร์วงจรที่ใช้งานอยู่ในปัจจุบันควรติดตั้งในแนวตั้งโดยที่มือจับหันขึ้นด้านบนเพื่อเชื่อมต่อกับแหล่งจ่ายไฟ ไม่ควรมีผลกระทบอย่างมีนัยสำคัญหรือการสั่นสะเทือนที่ไซต์การติดตั้ง

◇หมวดหมู่การติดตั้ง: II;

◇ประเภทการติดตั้ง: TH35-7.5 การติดตั้งรถไฟคู่มือมาตรฐานถูกนำมาใช้;

◇ระดับมลพิษ: 2;

◇วิธีการเดินสาย: ใช้สกรูเพื่อกระชับสายไฟ

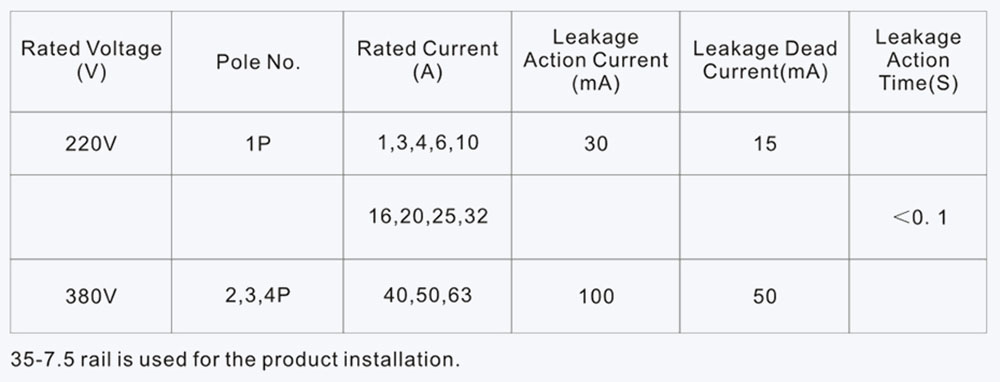

ข้อกำหนดและพารามิเตอร์

♦จำนวนเสา: 1p+n, 2p, 3p, 3p+n, 4p;

♦การจัดอันดับปัจจุบันใน (a): 6,10,16,20,25,32,40,50,63;

♦การจัดอันดับแรงดันไฟฟ้าทำงาน UE: 230V, 400V;

♦แรงดันฉนวนกันความร้อนที่ได้รับการจัดอันดับ UI: 500V;

♦ความสามารถในการทำลายอันดับ ICU (KA): 4 (6a ~ 40a, Type C), 3 (50a, 63a, Type C), 4.5 (6a ~ 63a, Type D);

♦ H-type: 6 (6a ~ 63a, ประเภท C, ประเภท D);

♦การเชื่อมต่อที่ตกค้างที่เหลือและความสามารถในการตัดการเชื่อมต่อ L △ M: 2000A;

♦การจัดอันดับการทำงานที่เหลืออยู่ในปัจจุบัน l △ n (ma): 30;

♦การจัดอันดับที่ไม่ได้อยู่ในปัจจุบันที่ไม่ได้ใช้งาน L △ NO (MA): 15,25,50150;

♦อายุการใช้งานเชิงกล: 2000 รอบ;

♦อายุการใช้งานไฟฟ้า: 2000 รอบ;

♦ความถี่ในการใช้งาน: 120 ครั้ง/ชั่วโมง;

♦อุปกรณ์เสริมไฟฟ้า: OF, SD;

♦ระดับการป้องกัน: IP20;

♦วิธีการติดตั้ง: รถไฟนำทางแบบฝัง;

♦วิธีการเดินสาย: เทอร์มินัลการเดินสายที่มีแคลมป์;

♦ความสามารถในการเดินสาย: อนุญาตให้สายไฟต่ำกว่า 16 มม.

♦แรงบิดกระชับ: 2n • m

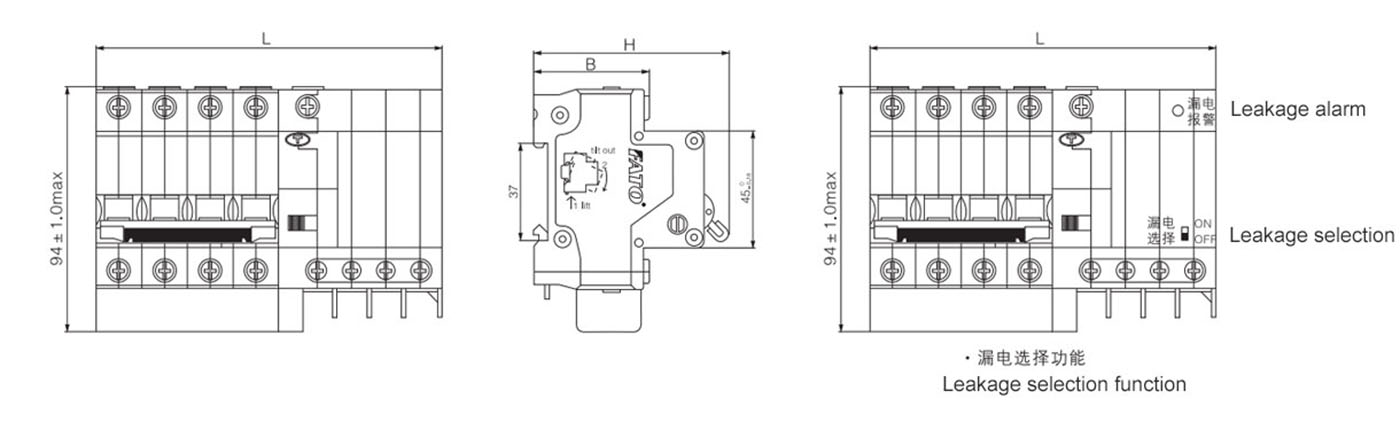

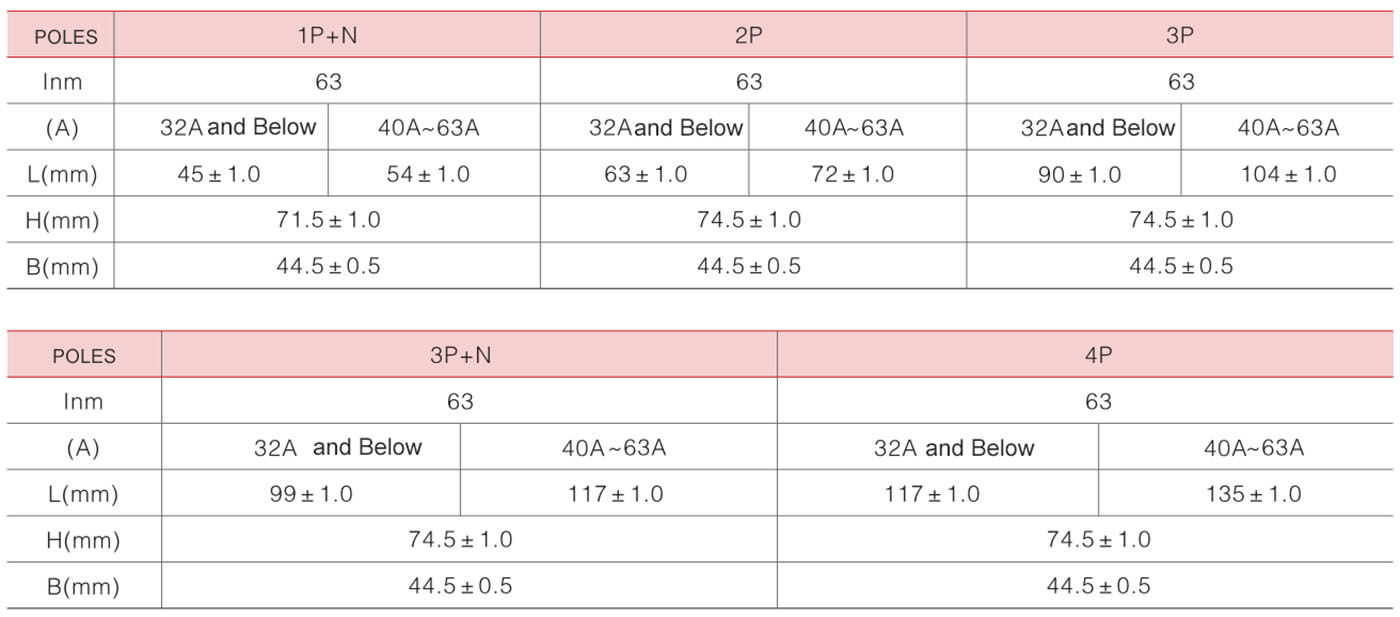

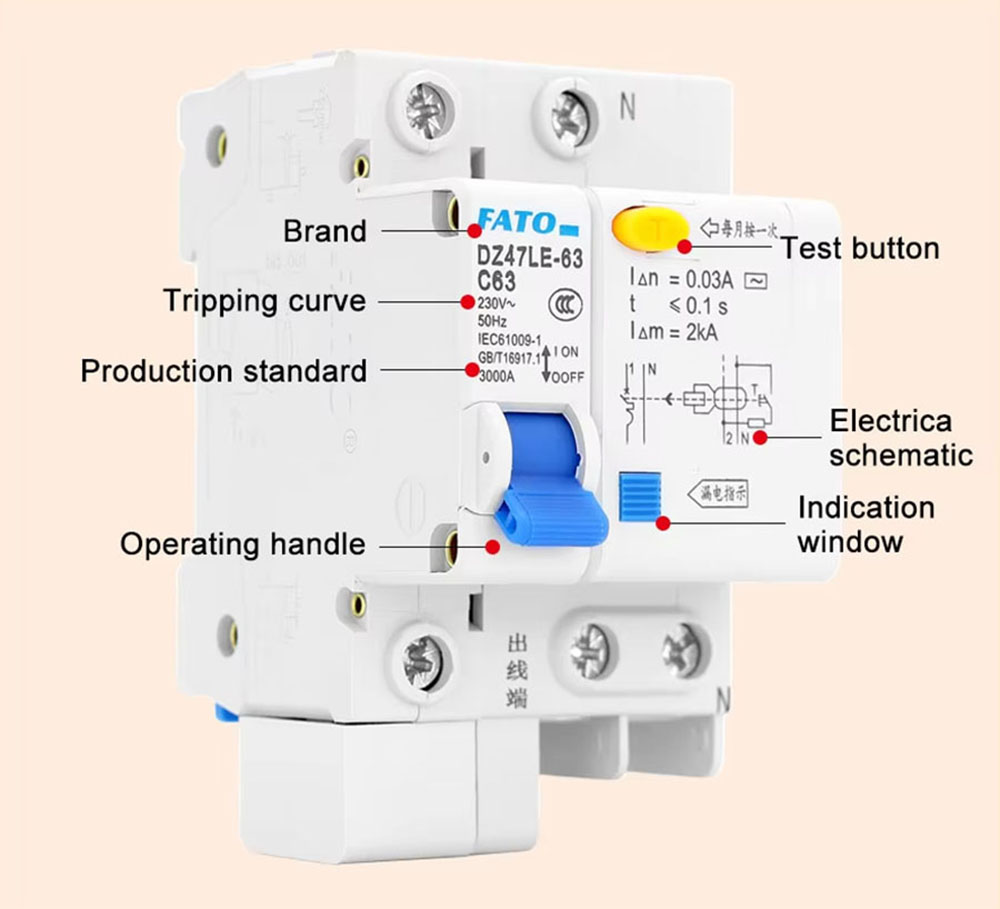

ลักษณะและขนาด

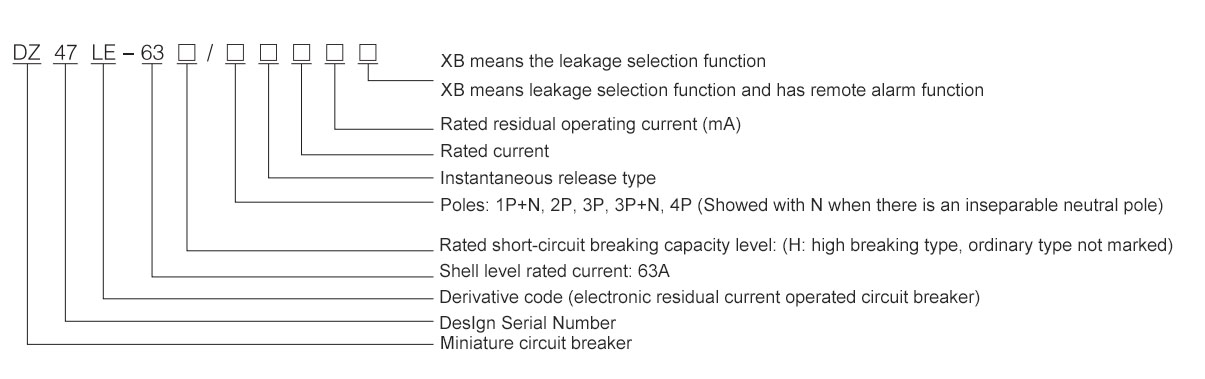

รายการผลิตภัณฑ์
