รายละเอียดสินค้า

รายละเอียดผลิตภัณฑ์แสดง

ขอบเขตของแอปพลิเคชัน

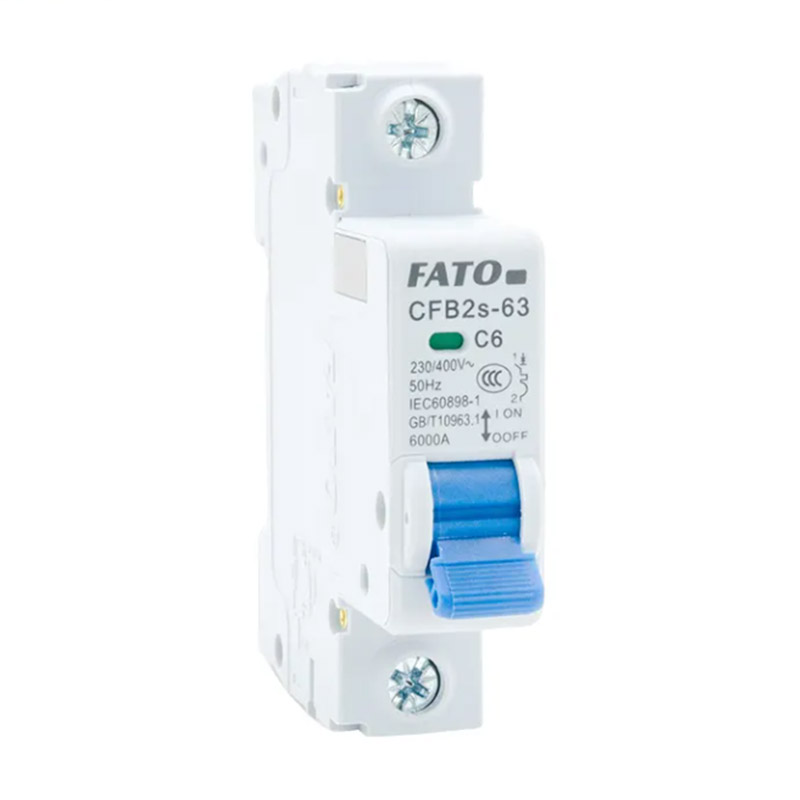

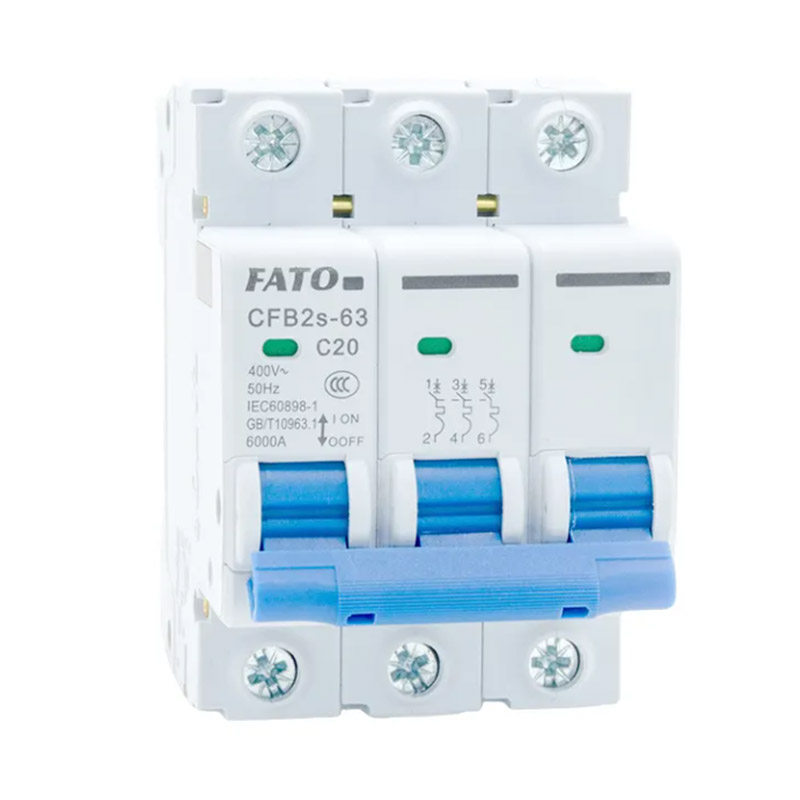

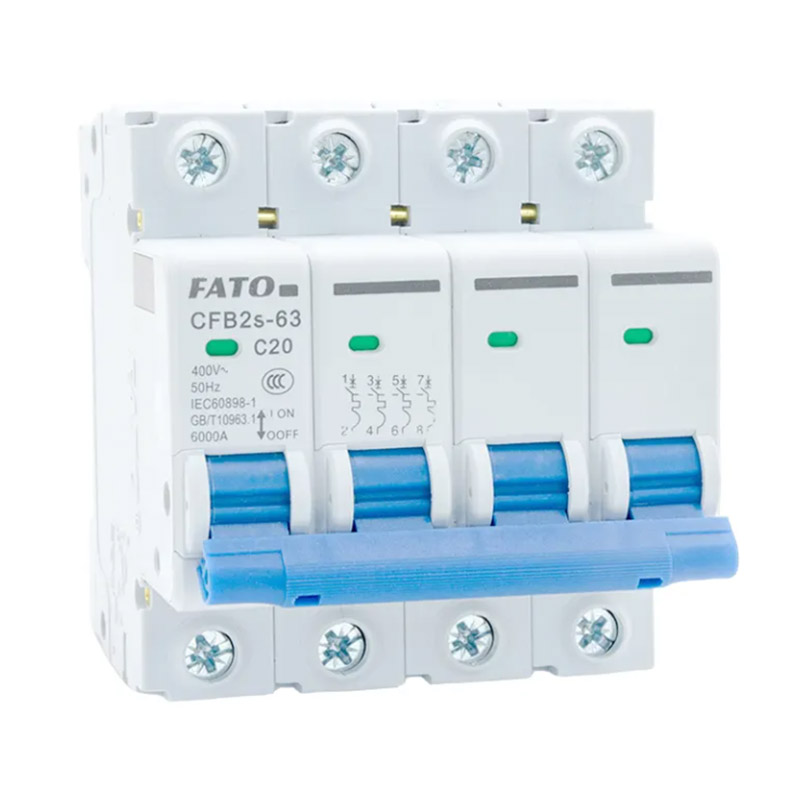

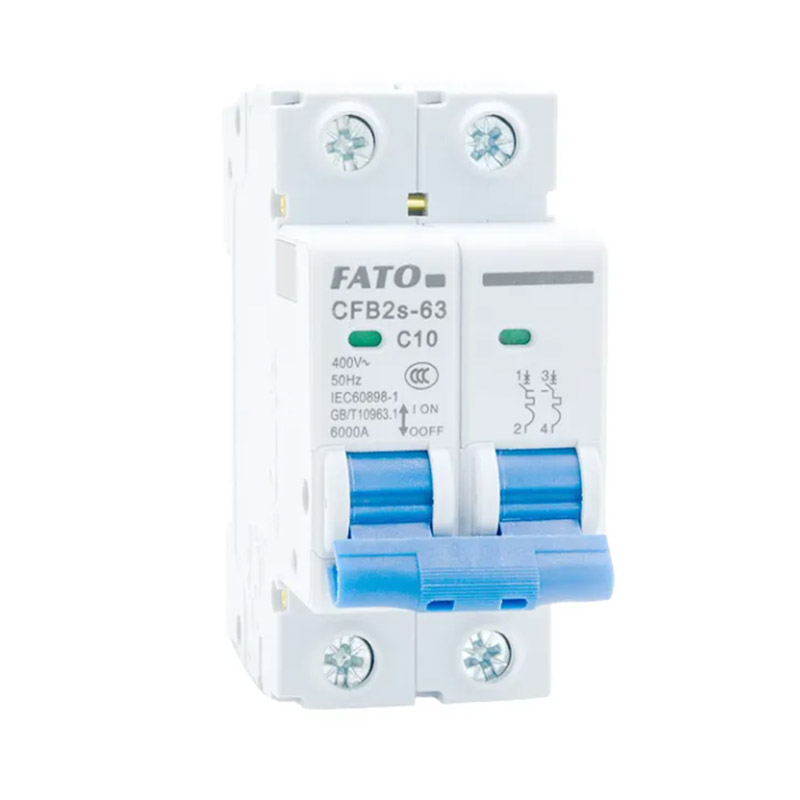

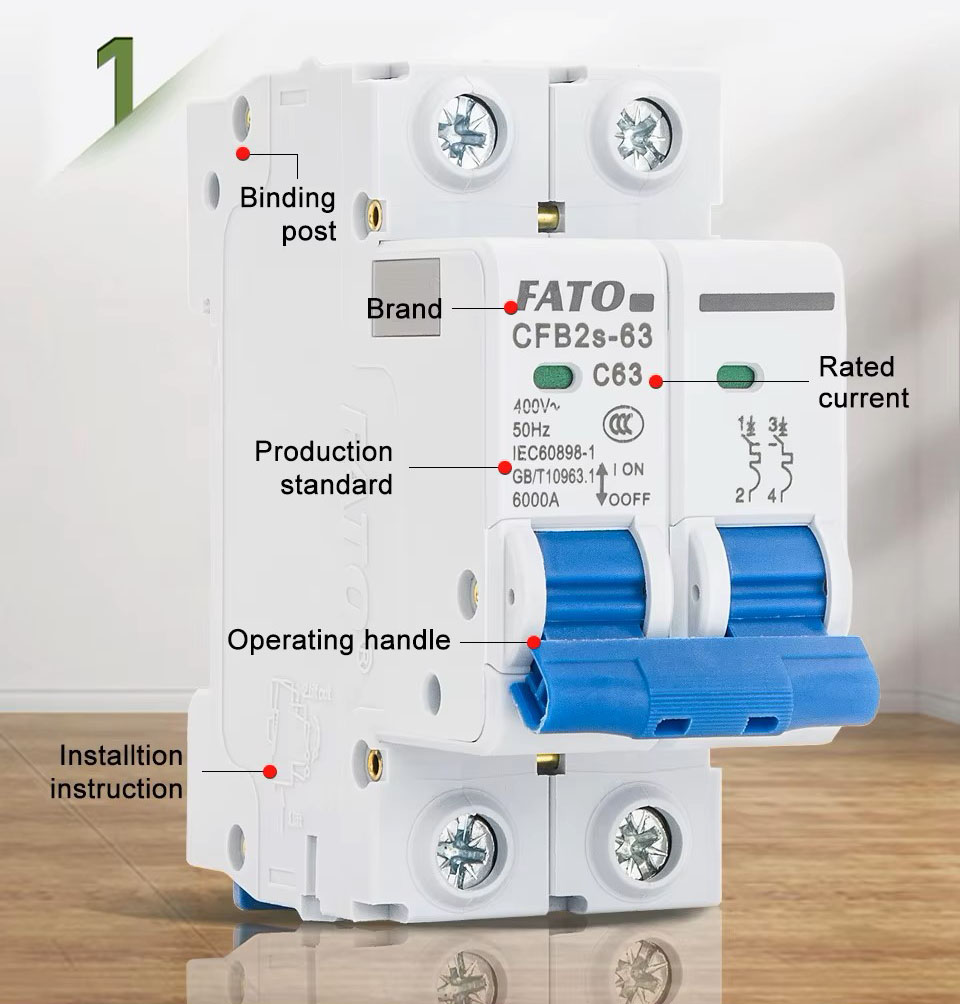

เบรกเกอร์ขนาดเล็ก CFB2S-63 เหมาะสำหรับการป้องกันการโอเวอร์โหลดและการลัดวงจรของระบบการกระจายแสงหรือระบบการกระจายมอเตอร์กรงกระรอกด้วย AC 50Hz แรงดันไฟฟ้า 400V และต่ำกว่าและจัดอันดับกระแสสูงถึง 63A นอกจากนี้ยังสามารถใช้สำหรับการแปลงการดำเนินการไม่บ่อยนักภายใต้สภาวะปกติ เบรกเกอร์นี้เหมาะสำหรับพื้นที่อุตสาหกรรมเชิงพาณิชย์แนวสูงและที่อยู่อาศัย ผลิตภัณฑ์เป็นไปตามมาตรฐานต่อไปนี้: IEC60898-1、 GB10963.1

ลักษณะโครงสร้าง

โครงสร้าง: เบรกเกอร์วงจรส่วนใหญ่ประกอบด้วยเปลือกฉนวนกลไกกลไกการทำงานความล่าช้าการปล่อยทันทีผู้ติดต่อและระบบดับเพลิงอาร์คกลไกการทำงานเป็นโครงสร้างอิสระที่ปล่อยออกมา ในระหว่างการทำงานปกติหรือผิดปกติผู้ติดต่อสามารถอยู่ในตำแหน่งปิดหรือเปิดได้เท่านั้น หน้าสัมผัสที่เคลื่อนที่ของเบรกเกอร์วงจรหลายขั้วเชื่อมโยงกับกลไกและแต่ละขั้วจะปิดหรือเปิดในเวลาเดียวกัน

หลักการที่ทำงาน: เมื่อเกิดความผิดพลาดมากเกินไปในวงจรกระแสโอเวอร์โหลดจะทำให้แถบ bimetallic โค้งงอผลักหัวเข็มขัดล็อคเพื่อปล่อยกลไกการขับขี่ที่สัมผัสเพื่อตัดการเชื่อมต่อและตัดวงจรอย่างรวดเร็ว ทำให้การเดินทางไปสู่การทำงานของการตัดวงจร;

เบรกเกอร์มีฟังก์ชั่น จำกัด ปัจจุบัน เมื่อมีการลัดวงจรแกนเหล็กจะทำให้ขั้วโลกด้านบนดึงหน้าสัมผัสออกจากกันและยังเปิดหัวเข็มขัดล็อค ความต้านทานส่วนโค้งช่วยลดกระแสไฟฟ้าลัดวงจรโดยมีบทบาท จำกัด ในปัจจุบัน กลไกทำงานพร้อมกันเพื่อให้ผู้ติดต่ออยู่ในตำแหน่งที่ไม่เชื่อมต่อ ส่วนโค้งจะดับอย่างรวดเร็วผ่านการกระทำที่ครอบคลุมของระบบดับเพลิงอาร์ค ..

สภาพการทำงาน

◇ขีด จำกัด สูงสุดของอุณหภูมิอากาศโดยรอบจะต้องไม่เกิน+40 ℃ขีด จำกัด ล่าง จะต้องไม่ต่ำกว่า -5 ℃และค่าเฉลี่ย 24 ชั่วโมงจะต้องไม่เกิน+35 ℃;

◇ระดับความสูง: ระดับความสูงของไซต์การติดตั้งจะต้องไม่เกิน 2,000 เมตร

◇เงื่อนไขบรรยากาศ: ที่+40 ℃อุณหภูมิสัมพัทธ์ของอากาศไม่เกิน 50%

และความชื้นสัมพัทธ์ที่สูงขึ้นได้รับอนุญาตที่อุณหภูมิต่ำกว่า;

◇อุณหภูมิต่ำสุดเฉลี่ยของเดือนฝนตกชุกจะไม่เกิน+25 ℃และ ความชื้นสัมพัทธ์สูงสุดเฉลี่ยของเดือนนั้นจะไม่เกิน 90% การควบแน่นของบัญชีบนพื้นผิวของผลิตภัณฑ์ที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ

◇ระดับมลพิษ: ระดับ 2;

◇หมวดหมู่การติดตั้ง: คลาส III;

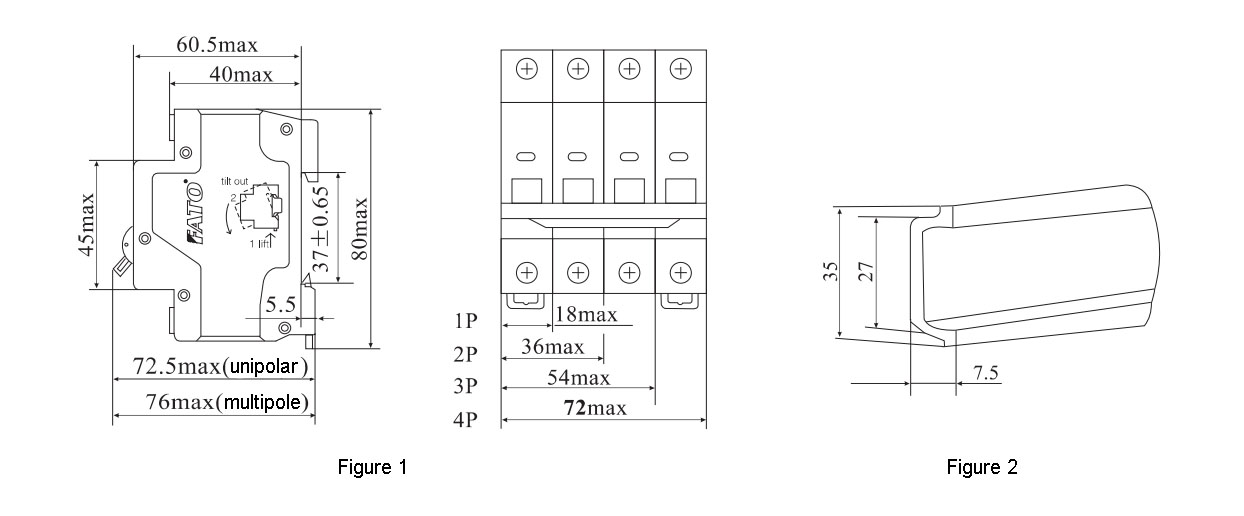

◇ประเภทการติดตั้ง: TH35-7.5 ประเภทรางติดตั้งใช้สำหรับการติดตั้ง

◇เงื่อนไขการติดตั้ง: มุมเอียงระหว่างพื้นผิวการติดตั้งและแนวตั้ง พื้นผิวจะต้องไม่เกิน 5 °
