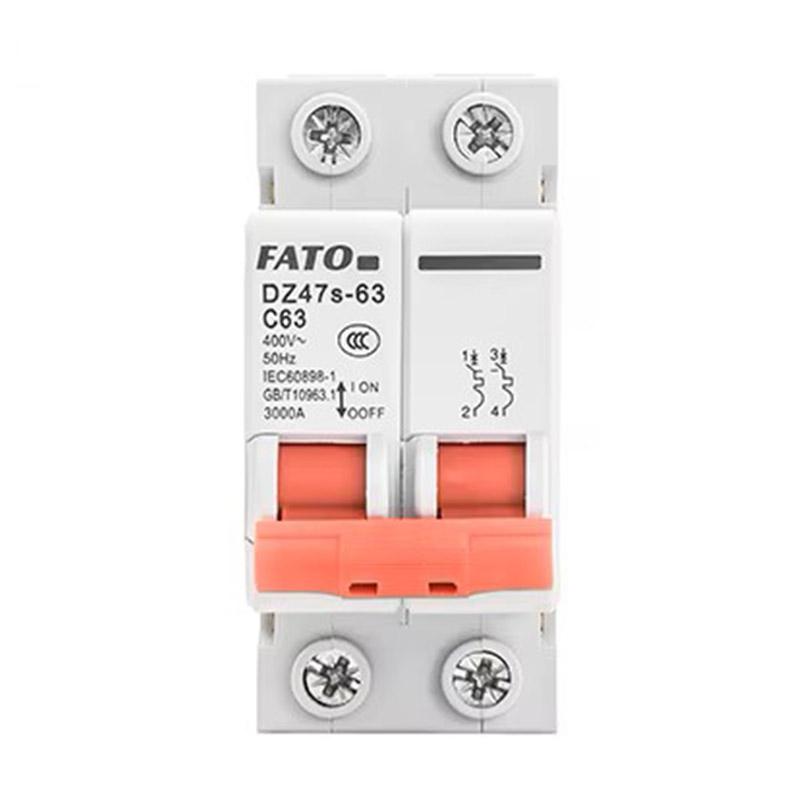

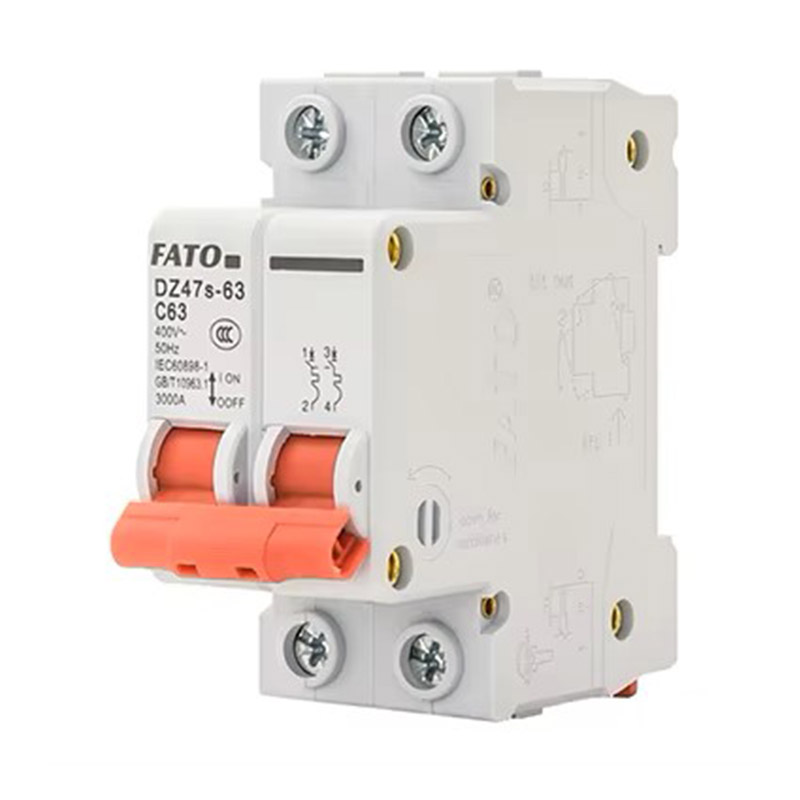

DZ47S-63 MCB Miniature Circuit Breaker 4.5ka ความสามารถในการทำลาย

คำอธิบายผลิตภัณฑ์

ขอบเขตของแอปพลิเคชัน

เบรกเกอร์ขนาดเล็กของ DZ47S-63 (H) ได้รับการออกแบบมาเพื่อป้องกันการโอเวอร์โหลดและการลัดวงจรในระบบไฟฟ้าที่มีความถี่ AC 50Hz คะแนนแรงดันไฟฟ้าสูงสุด 230/400V และระดับปัจจุบันสูงถึง 100A นอกจากนี้ยังสามารถใช้สำหรับการสลับเส้นและอุปกรณ์เป็นครั้งคราวในสภาพการทำงานปกติ ผลิตภัณฑ์นี้สอดคล้องกับมาตรฐานต่อไปนี้: IEC60898-1、 GB10963.1

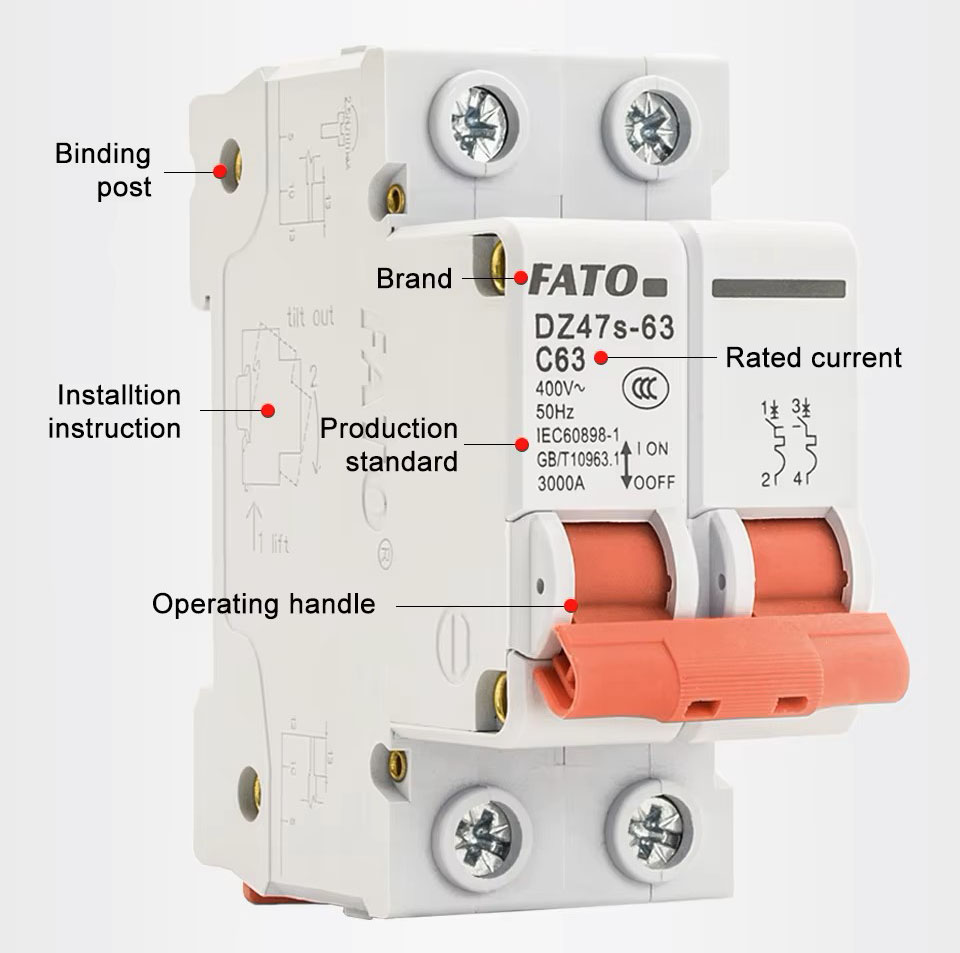

ลักษณะโครงสร้าง

เบรกเกอร์วงจรที่มีความสะดวกสบายนี้ประกอบด้วยตู้พลาสติกที่แข็งแกร่งการปล่อยกระแสเกินกลไกการทำงานผู้ติดต่อและระบบการปราบปรามอาร์ค ปลอกด้านนอกสร้างขึ้นจากวัสดุพลาสติกที่ทนไฟและทนไฟได้ ในการกำหนดค่านี้หน่วยขั้วเดี่ยวหลายตัวรวมกับเบรกเกอร์วงจรหลายเสาโดยมีกลไกการเดินทางที่เชื่อมโยงด้วยก้านและด้ามปฏิบัติการที่เชื่อมต่อโดยการเปิด/ปิดในทุกเสา

สภาพการทำงาน

◇ขีด จำกัด สูงสุดของอุณหภูมิอากาศโดยรอบจะต้องไม่เกิน+40 ℃ขีด จำกัด ล่าง จะต้องไม่ต่ำกว่า -5 ℃และค่าเฉลี่ย 24 ชั่วโมงจะต้องไม่เกิน+35 ℃;

◇ระดับความสูง: ระดับความสูงของไซต์การติดตั้งจะต้องไม่เกิน 2,000 เมตร

◇เงื่อนไขบรรยากาศ: ที่+40 ℃อุณหภูมิสัมพัทธ์ของอากาศไม่เกิน 50% และความชื้นสัมพัทธ์ที่สูงขึ้นได้รับอนุญาตที่อุณหภูมิต่ำกว่า;

◇อุณหภูมิต่ำสุดเฉลี่ยของเดือนฝนตกชุกจะไม่เกิน+25 ℃และ ความชื้นสัมพัทธ์สูงสุดเฉลี่ยของเดือนนั้นจะไม่เกิน 90% การควบแน่นของบัญชีบนพื้นผิวของผลิตภัณฑ์ที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ

◇ระดับมลพิษ: ระดับ 2;

◇หมวดหมู่การติดตั้ง: คลาส III;

◇ประเภทการติดตั้ง: TH35-7.5 ประเภทรางติดตั้งใช้สำหรับการติดตั้ง

◇เงื่อนไขการติดตั้ง: มุมเอียงระหว่างพื้นผิวการติดตั้งและแนวตั้ง พื้นผิวจะต้องไม่เกิน 5 °

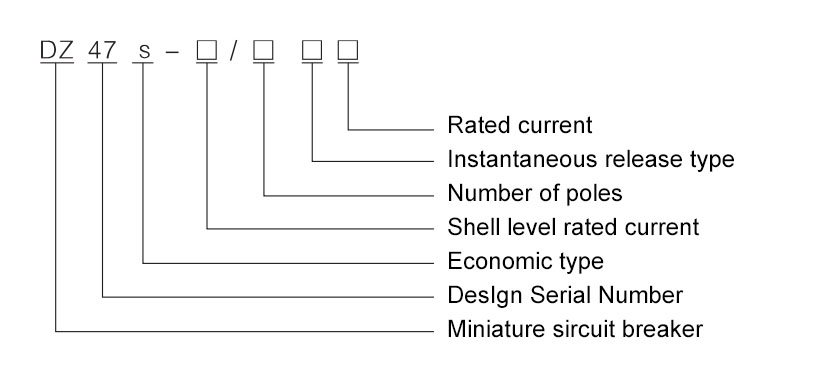

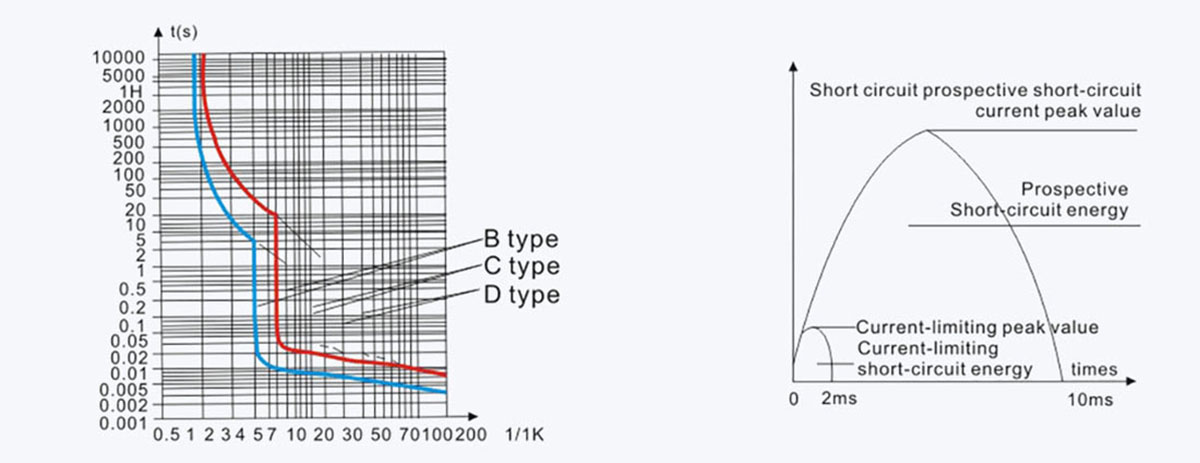

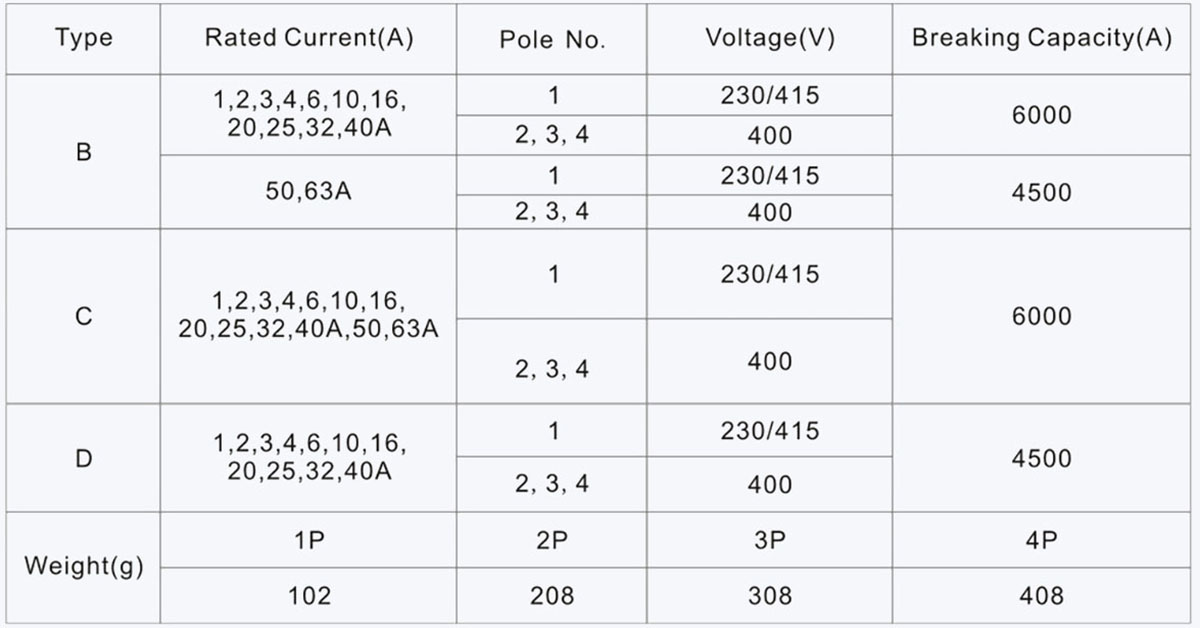

ข้อกำหนดและพารามิเตอร์

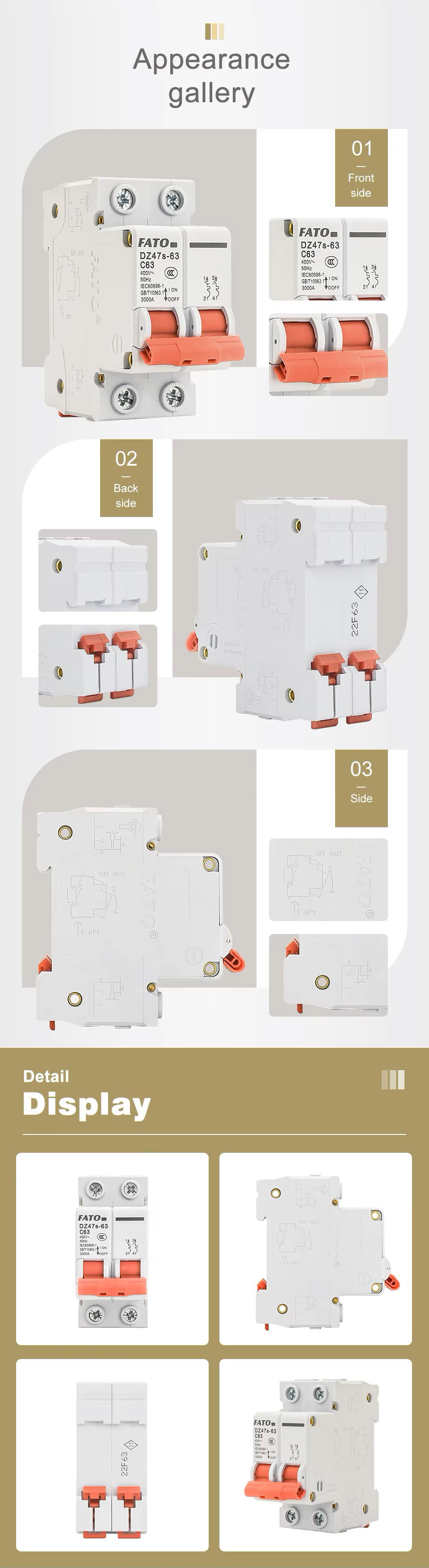

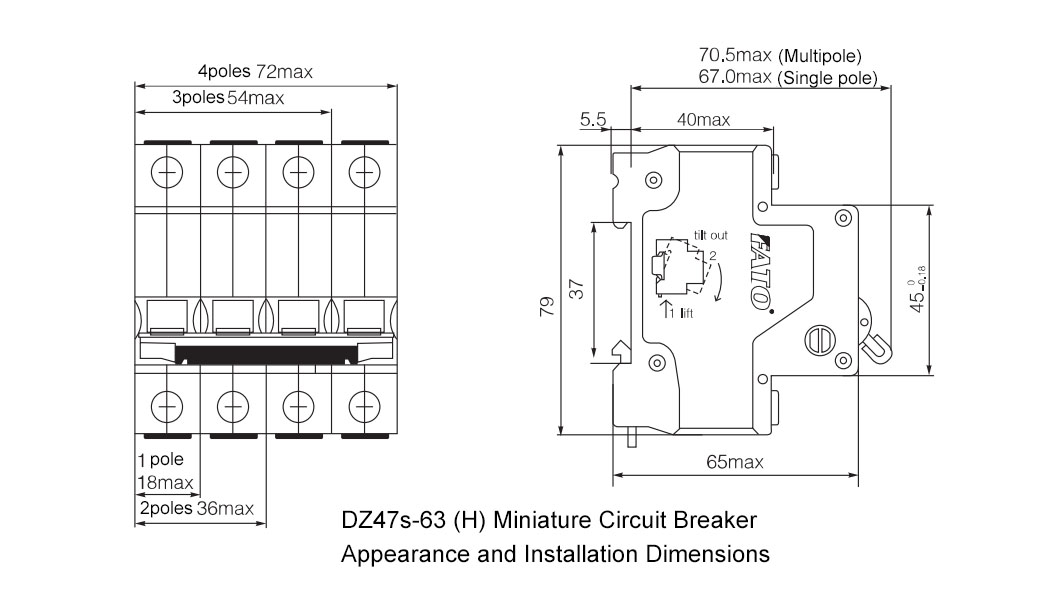

ลักษณะและขนาด

รายการผลิตภัณฑ์
