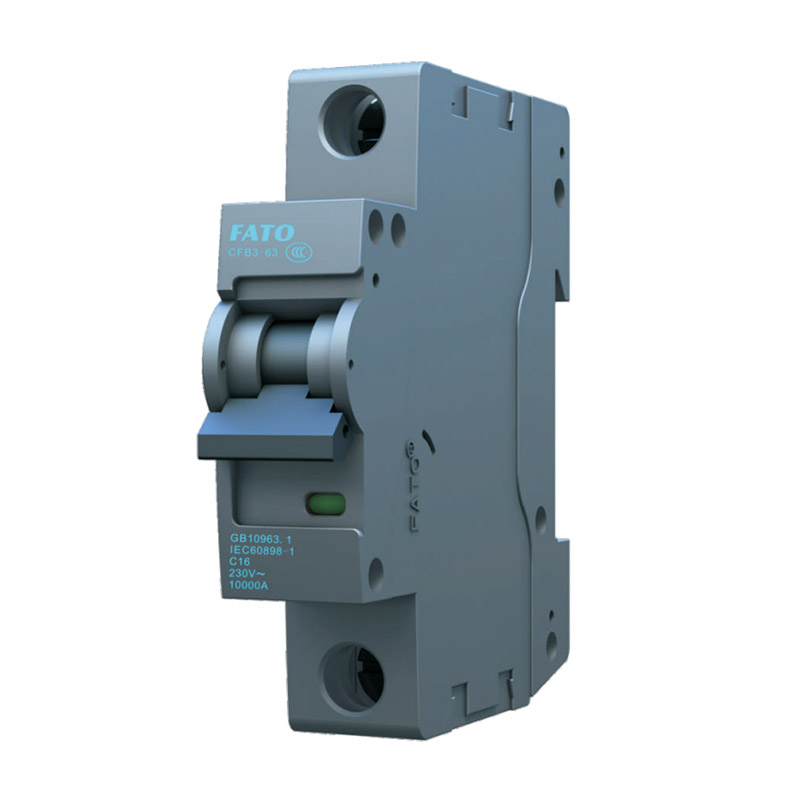

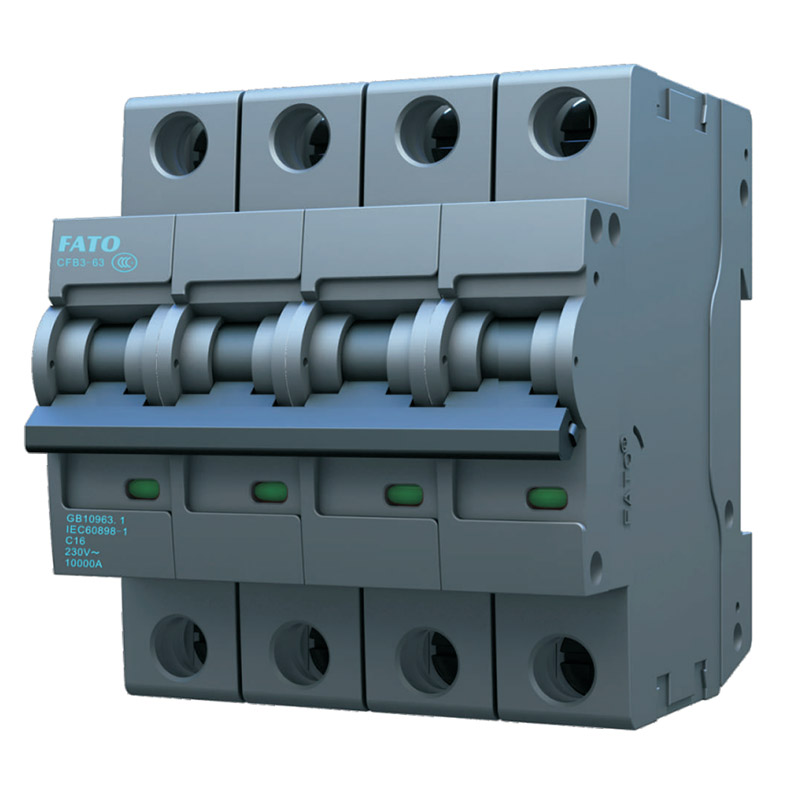

CFB3 Series Mini Circuit Breaker MCB

เบรกเกอร์วงจรขนาดเล็ก CFB3 Series เหมาะสำหรับการใช้งานมากเกินไปและการป้องกันการลัดวงจรใน AC 50/60Hz แรงดันไฟฟ้าที่ได้รับการจัดอันดับสูงถึง 230V/400V และจัดอันดับกระแสสูงถึง 125A นอกจากนี้ยังสามารถใช้สำหรับการดำเนินการเปิด/ปิดไม่บ่อยนักของบรรทัดภายใต้สภาวะปกติ เบรกเกอร์ซีรีย์ CFB3-63 มีอุปกรณ์เสริมเช่นการติดต่อเสริม CFB3-F, CFB3-FB ที่ติดต่อสัญญาณเตือนภัย CFB3-FB, การเปิดตัว CFB3-FL, CFB3-QY แรงดันไฟฟ้าเกินแรงดันและแรงดันไฟฟ้าเกิน/แรงดันไฟฟ้าต่ำเกินไปเป็นอุปกรณ์ปล่อยอิเล็กทรอนิกส์ที่ประกอบและรวมกับเบรกเกอร์วงจรหรือเบรกเกอร์วงจรปัจจุบันที่เหลือ พวกเขาเหมาะสำหรับวงจร AC 50Hz/60Hz ที่มีแรงดันไฟฟ้าที่จัดอันดับ 230V และใช้เพื่อป้องกันแรงดันไฟฟ้าเกินแรงดันต่ำและแรงดันไฟฟ้าเกินที่เกิดจากความผิดพลาดของเส้นหลีกเลี่ยงความเสียหายต่ออุปกรณ์ไฟฟ้าหรือไม่สามารถทำงานได้อย่างเหมาะสมเนื่องจากความผันผวนของแรงดันไฟฟ้า เบรกเกอร์มีฟังก์ชั่นการแยก เป็นไปตามมาตรฐาน: GB/T10963.1, IEC60898-1, GB/T20645

แบบอย่าง:CFB3-63

ส่งคำถาม

รายละเอียดสินค้า

รายละเอียดผลิตภัณฑ์แสดง

ขอบเขตของแอปพลิเคชัน

เบรกเกอร์วงจรขนาดเล็ก CFB3-63/125 Series เหมาะสำหรับการป้องกันลัดวงจรและการป้องกันลัดวงจรในวงจรที่มีแรงดันไฟฟ้าที่จัดอันดับ 230V/400V และกระแสไฟฟ้า 125A ที่ความถี่ 50/60Hz ต่อพัน AC และยังสามารถใช้งานไม่บ่อยนัก

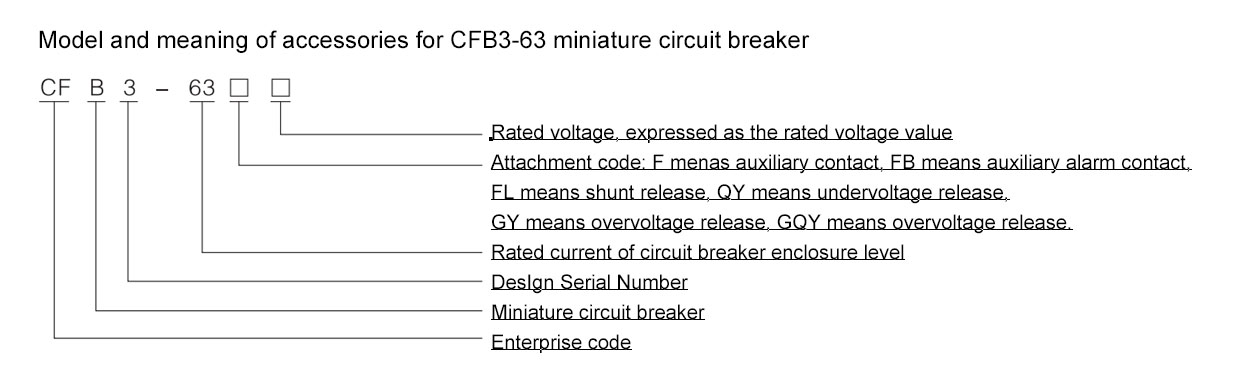

เบรกเกอร์วงจร CFB3-63/125 Series ติดตั้งอุปกรณ์เสริมเช่น CFB3-F ติดต่อผู้ติดต่อ CFB3-FB เสริมการเตือนภัย CFB3-FL การเปิดตัว CFB3-QY

แรงดันไฟฟ้าเกินแรงดันและแรงดันไฟฟ้าเกิน/แรงดันไฟฟ้าต่ำเกินไปเป็นอุปกรณ์ปล่อยอิเล็กทรอนิกส์ที่ประกอบและรวมกับเบรกเกอร์วงจรหรือเบรกเกอร์วงจรปัจจุบันที่เหลือ พวกเขาเหมาะสำหรับวงจร AC 50Hz/60Hz ที่มีแรงดันไฟฟ้าที่จัดอันดับ 230V และใช้เพื่อป้องกันแรงดันไฟฟ้าเกินแรงดันต่ำและแรงดันไฟฟ้าเกินที่เกิดจากความผิดพลาดของสายหลีกเลี่ยงความเสียหายต่ออุปกรณ์ไฟฟ้าหรือการไม่สามารถทำงานได้อย่างเหมาะสม เบรกเกอร์มีฟังก์ชั่นการแยกซึ่งเป็นสัญลักษณ์ของ

ผลิตภัณฑ์เป็นไปตามมาตรฐานต่อไปนี้: GB/T10963.1, IEC60898-1、 GB/T20645

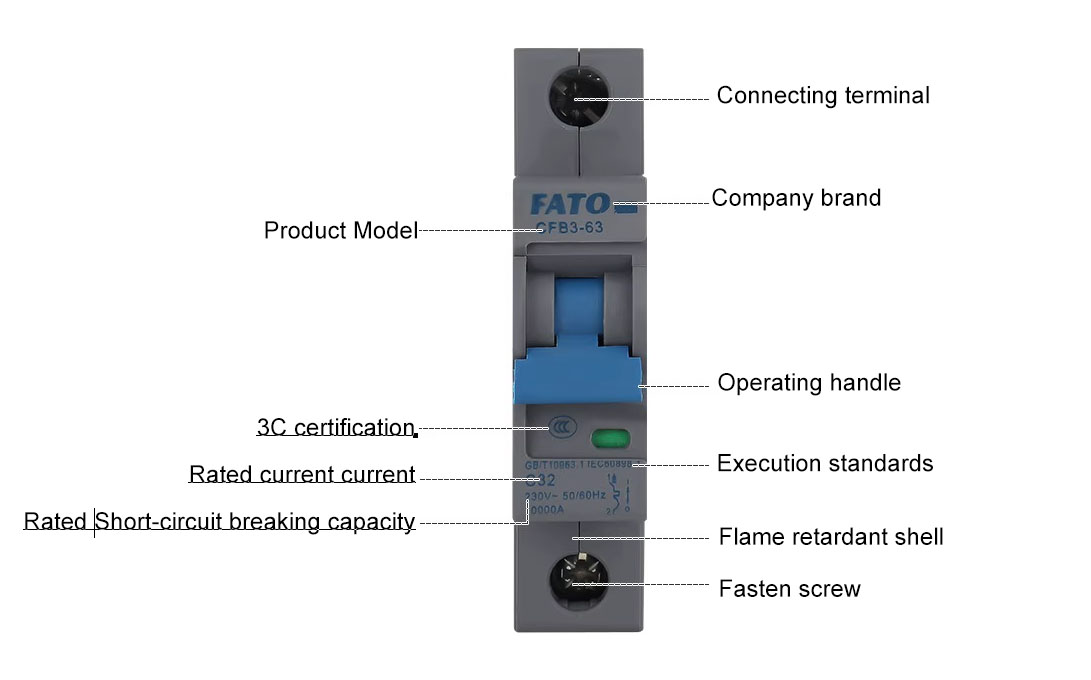

ลักษณะโครงสร้าง

เบรกเกอร์นี้มีลักษณะการ จำกัด ปัจจุบันที่ดีเวลาอาร์คสั้นมากความสามารถในการแตกหักสูงลักษณะการป้องกันที่แม่นยำอายุการใช้งานที่ยาวนานและประสิทธิภาพที่เชื่อถือได้

เปลือกหอยใช้การออกแบบโค้งที่ไม่เหมือนใครด้วยร่องระบายอากาศที่ไหลลื่นที่ด้านข้างเพื่อปรับปรุงการกระจายความร้อนและลดอุณหภูมิของผลิตภัณฑ์ที่เพิ่มขึ้น

มีข้อบ่งชี้ที่ชัดเจนเกี่ยวกับสถานะตำแหน่งการติดต่อ

บล็อกเทอร์มินัลมีวิธีการเชื่อมต่อวัตถุประสงค์สองแบบสำหรับทั้งบัสบาร์และลวด

อุปกรณ์เสริมนั้นเสร็จสมบูรณ์รวมถึงผู้ติดต่อเสริมรายชื่อสัญญาณเตือนการปล่อย Shunt การปล่อยแรงดันไฟฟ้าต่ำการปล่อยแรงดันไฟฟ้าเกินการปล่อยแรงดันไฟฟ้าเกินและอุปกรณ์เสริมอื่น ๆ

สภาพการทำงาน

◇ขีด จำกัด สูงสุดของอุณหภูมิอากาศโดยรอบจะต้องไม่เกิน+40 ℃ขีด จำกัด ล่าง จะต้องไม่ต่ำกว่า -5 ℃และค่าเฉลี่ย 24 ชั่วโมงจะต้องไม่เกิน+35 ℃;

◇ระดับความสูง: ระดับความสูงของไซต์การติดตั้งจะต้องไม่เกิน 2,000 เมตร

◇เงื่อนไขบรรยากาศ: ที่+40 ℃อุณหภูมิสัมพัทธ์ของอากาศไม่เกิน 50% และความชื้นสัมพัทธ์ที่สูงขึ้นได้รับอนุญาตที่อุณหภูมิต่ำกว่า;

◇อุณหภูมิต่ำสุดเฉลี่ยของเดือนฝนตกชุกจะไม่เกิน+25 ℃และ ความชื้นสัมพัทธ์สูงสุดเฉลี่ยของเดือนนั้นจะไม่เกิน 90% การควบแน่นของบัญชีบนพื้นผิวของผลิตภัณฑ์ที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ

◇ระดับมลพิษ: ระดับ 2;

◇หมวดหมู่การติดตั้ง: คลาส III;

◇ประเภทการติดตั้ง: TH35-7.5 ประเภทรางติดตั้งใช้สำหรับการติดตั้ง

◇เงื่อนไขการติดตั้ง: มุมเอียงระหว่างพื้นผิวการติดตั้งและแนวตั้ง พื้นผิวจะต้องไม่เกิน 5 °

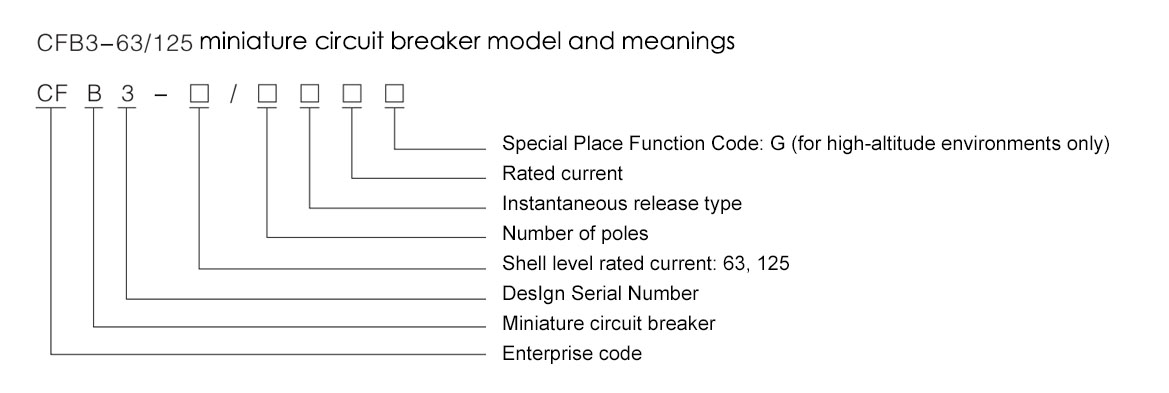

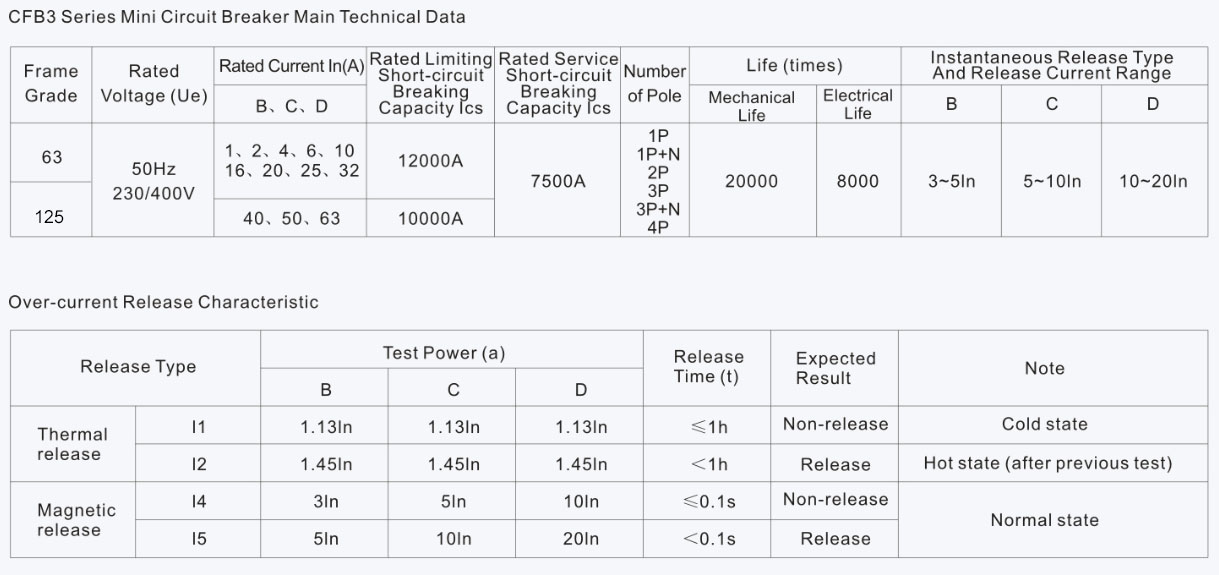

ข้อกำหนดและพารามิเตอร์

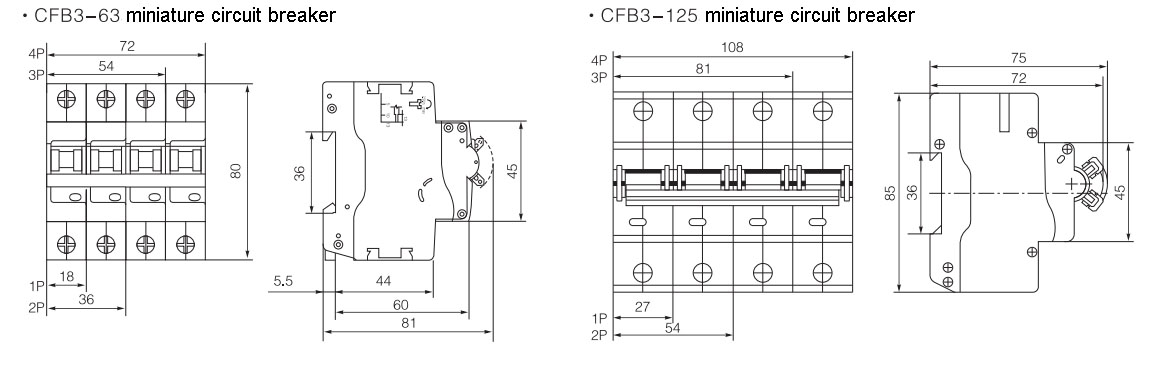

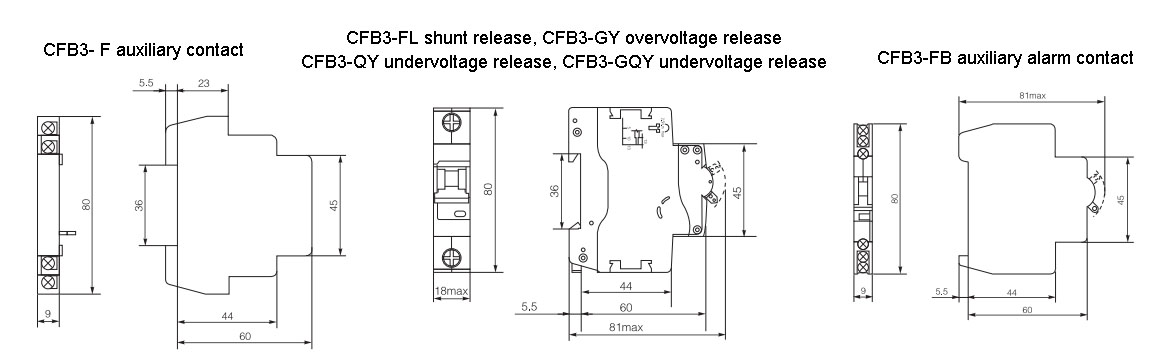

ลักษณะและขนาด

รายการผลิตภัณฑ์
