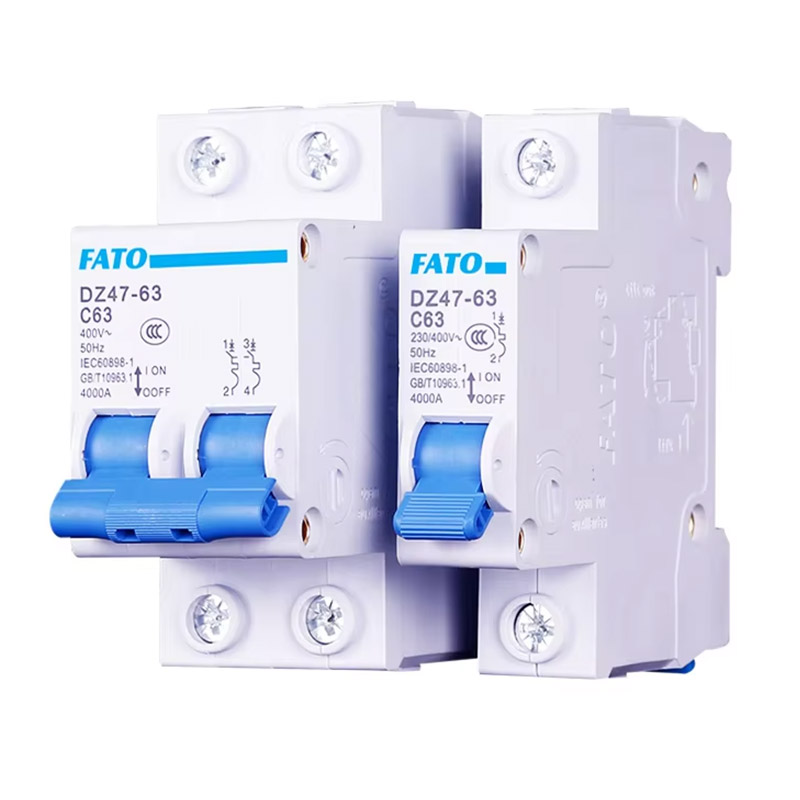

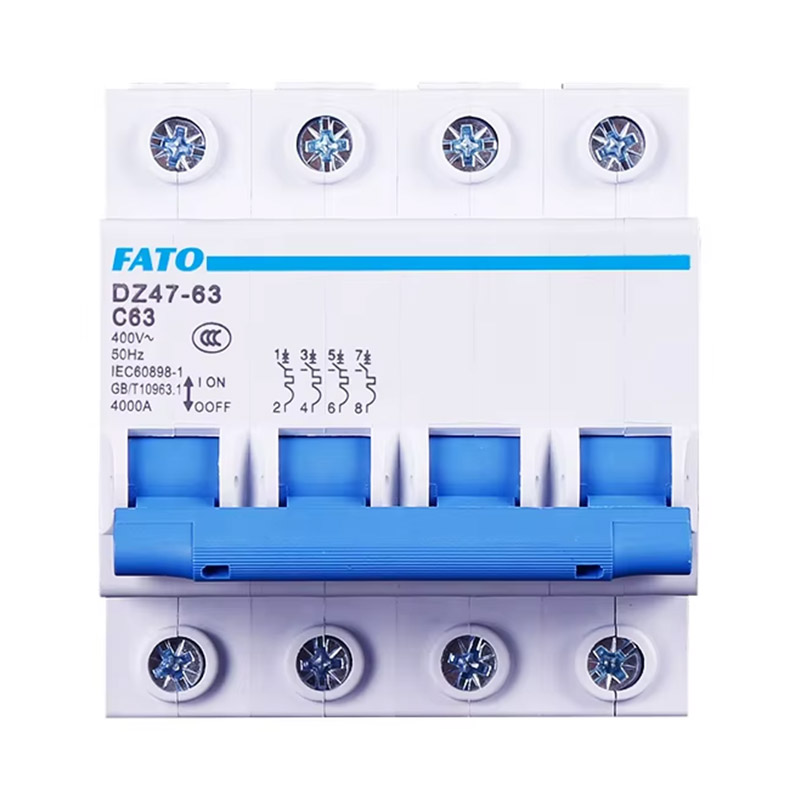

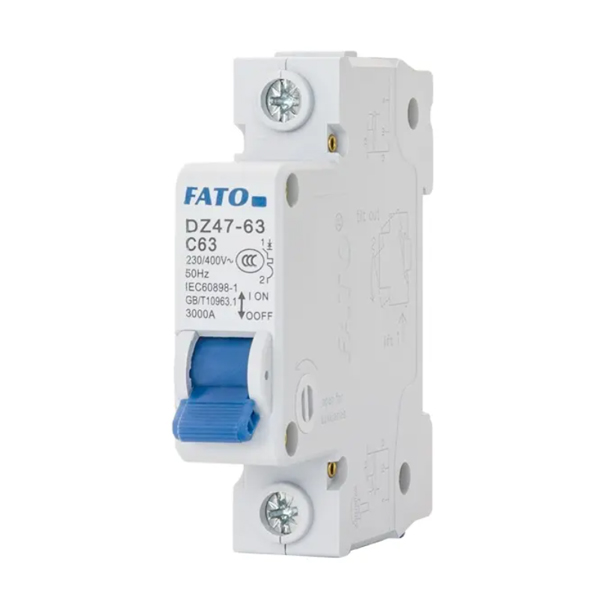

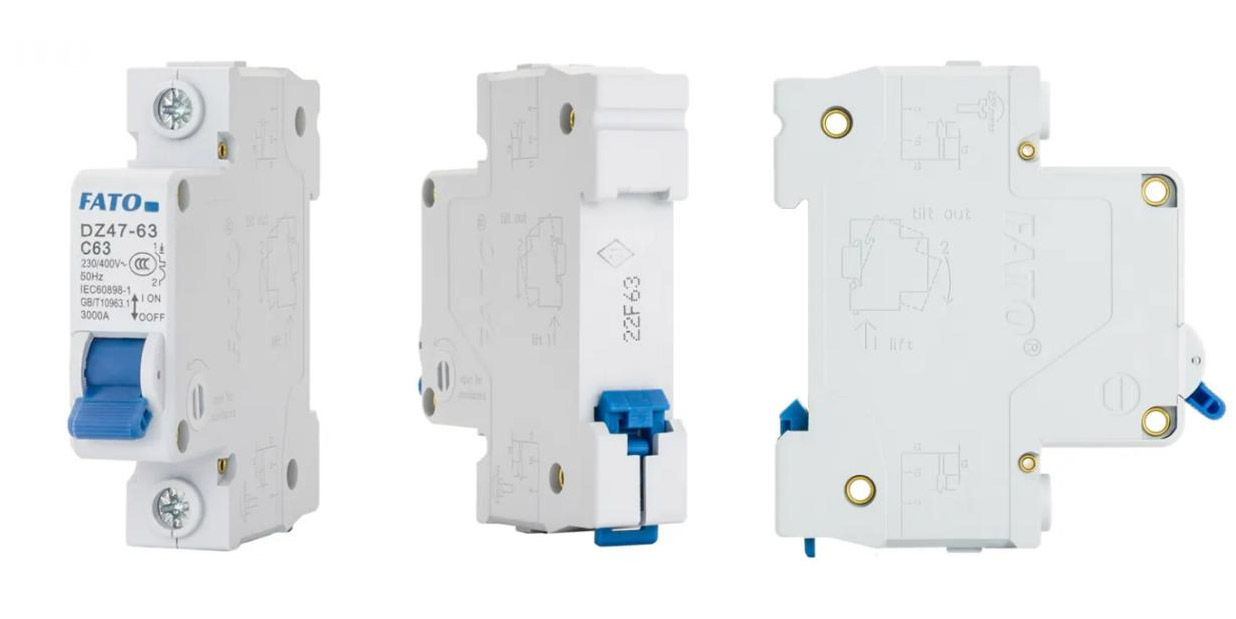

DZ47-63 MCB Miniature Circuit Breaker

รายละเอียดผลิตภัณฑ์แสดง

ขอบเขตของแอปพลิเคชัน

เบรกเกอร์วงจรขนาดเล็กใหม่ DZ47 Series เหมาะสำหรับการใช้งานมากเกินไปและการป้องกันลัดวงจรของเส้นแสงและอุปกรณ์ไฟฟ้าในวงจรที่มี AC 50Hz แรงดันไฟฟ้าที่จัดอันดับ 230/400V และจัดอันดับกระแสสูงถึง 100A และต่ำกว่า นอกจากนี้ยังสามารถใช้สำหรับการสลับเส้นและอุปกรณ์ไม่บ่อยนักภายใต้สภาวะปกติ

ผลิตภัณฑ์สอดคล้องกับ IEC60898-1 และ GB/T 0963.1 มาตรฐาน

ลักษณะโครงสร้าง

เบรกเกอร์วงจรขนาดเล็กในชุดนี้ประกอบด้วยที่อยู่อาศัยพลาสติกการป้องกันกระแสเกินกลไกการใช้งานการติดต่อและระบบดับเพลิงอาร์ค ที่อยู่อาศัยสร้างขึ้นจากวัสดุพลาสติกที่ทนทานและมีเปลวไฟ เบรกเกอร์วงจรหลายขั้วถูกสร้างขึ้นโดยการรวมเสาเดี่ยวหลายอันเข้ากับการป้องกันและจัดการที่เชื่อมต่อผ่านแท่งและฝาครอบเพื่อรักษาความสม่ำเสมอในการทำงานของแต่ละเสา

สภาพการทำงาน

◇ขีด จำกัด สูงสุดของอุณหภูมิอากาศโดยรอบจะต้องไม่เกิน+40 ℃ขีด จำกัด ล่างจะต้องไม่ต่ำกว่า -5 ℃และค่าเฉลี่ย 24 ชั่วโมงจะต้องไม่เกิน+35 ℃;

◇ระดับความสูง: ระดับความสูงของไซต์การติดตั้งจะต้องไม่เกิน 2,000 เมตร

◇เงื่อนไขบรรยากาศ: ที่+40 ℃อุณหภูมิสัมพัทธ์ของอากาศไม่เกิน 50%และอนุญาตให้มีความชื้นสัมพัทธ์สูงขึ้นที่อุณหภูมิต่ำกว่า;

◇อุณหภูมิต่ำสุดเฉลี่ยของเดือนฝนตกชุกจะไม่เกิน+25 ℃และความชื้นสัมพัทธ์เฉลี่ยสูงสุดของเดือนนั้นจะไม่เกิน 90%โดยคำนึงถึงการควบแน่นบนพื้นผิวของผลิตภัณฑ์ที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ

◇ระดับมลพิษ: ระดับ 2;

◇หมวดหมู่การติดตั้ง: คลาส III;

◇ประเภทการติดตั้ง: TH35-7.5 ประเภทรางติดตั้งใช้สำหรับการติดตั้ง

◇เงื่อนไขการติดตั้ง: มุมเอียงระหว่างพื้นผิวการติดตั้งและพื้นผิวแนวตั้งจะต้องไม่เกิน 5 °

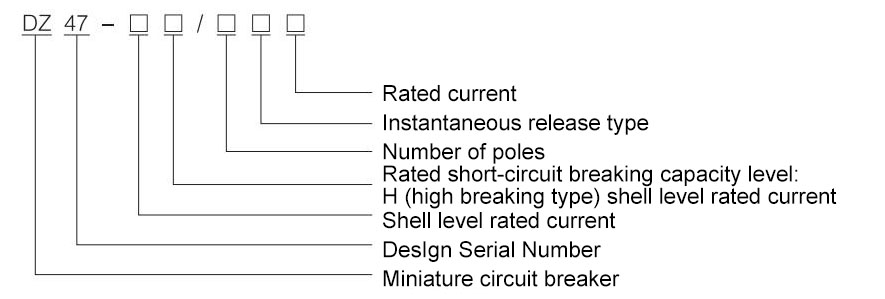

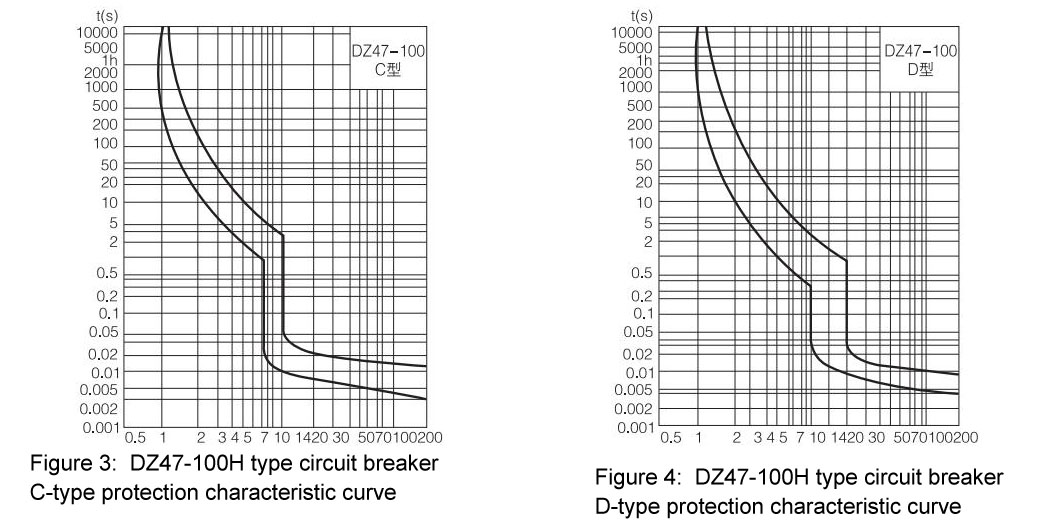

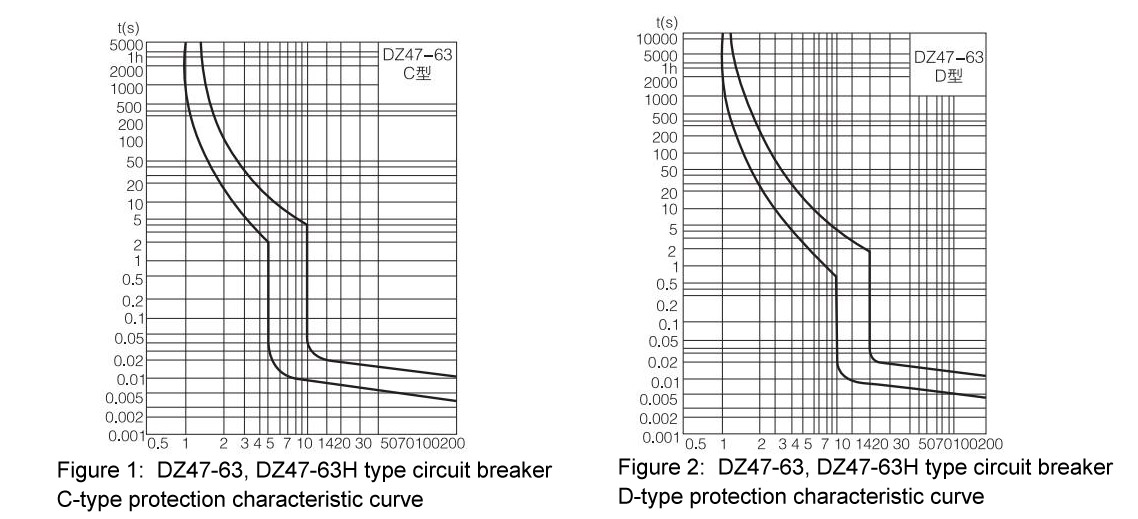

ข้อกำหนดและพารามิเตอร์

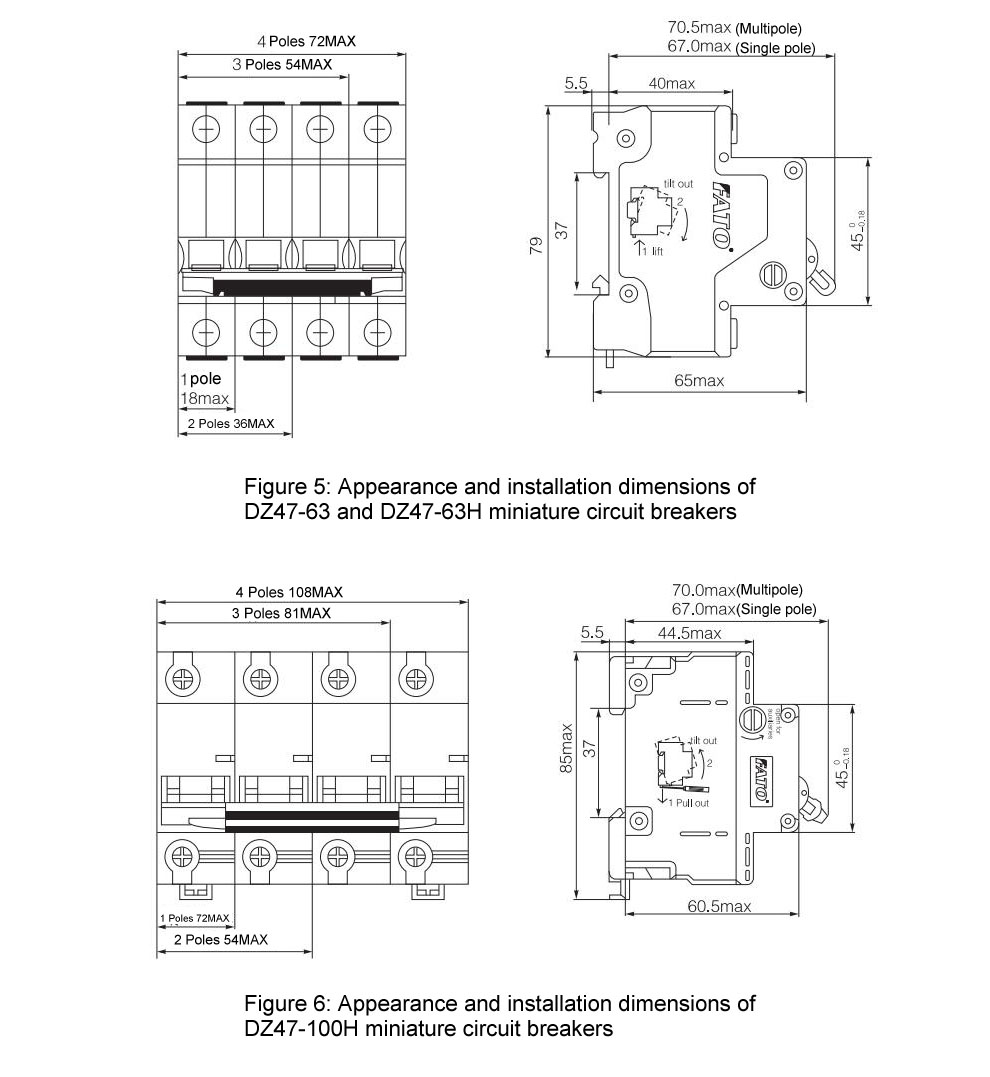

ลักษณะและขนาด

รายการผลิตภัณฑ์
