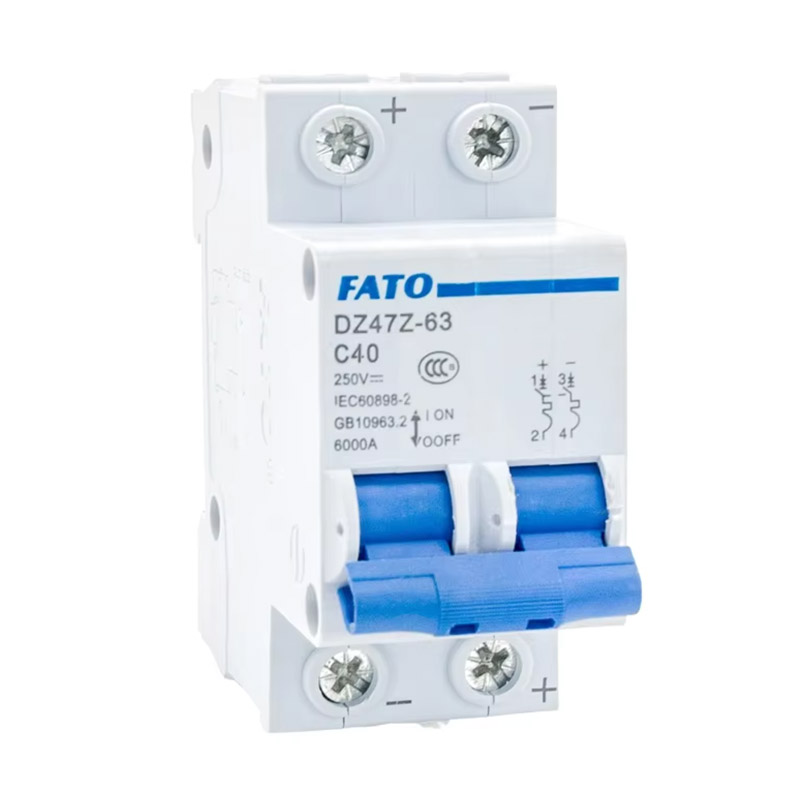

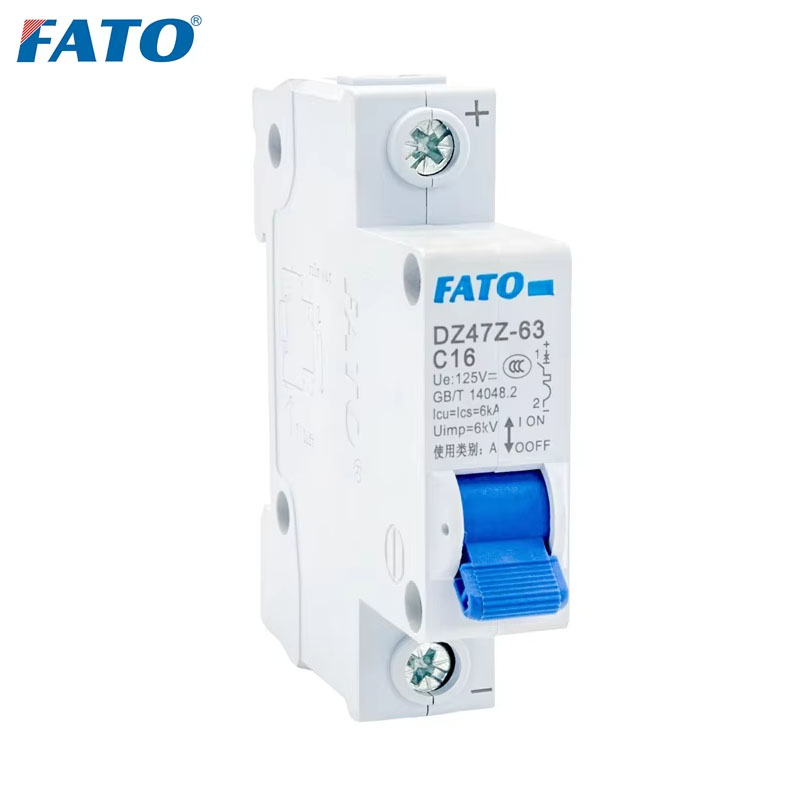

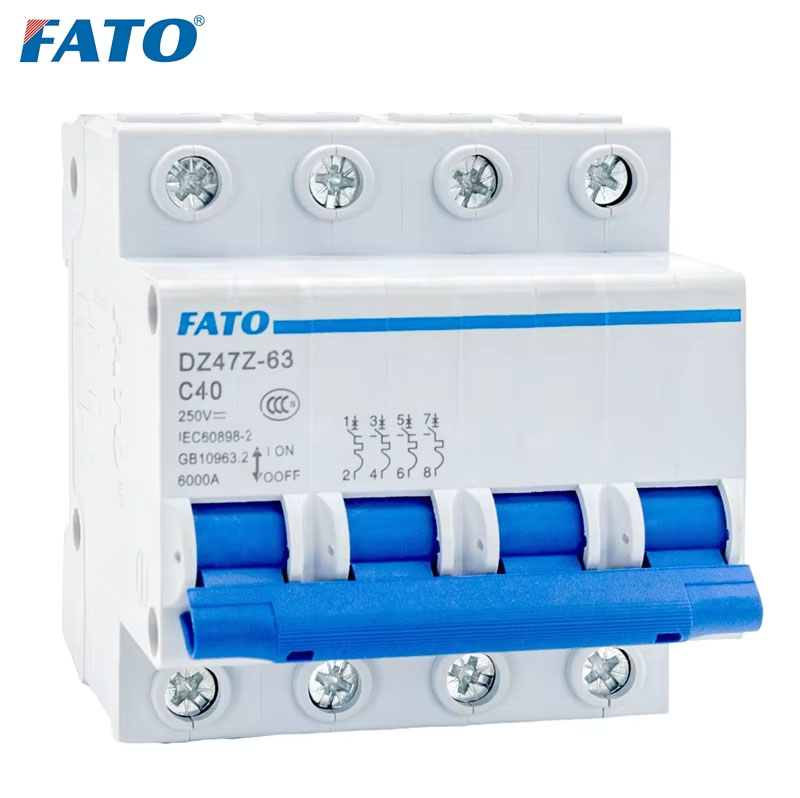

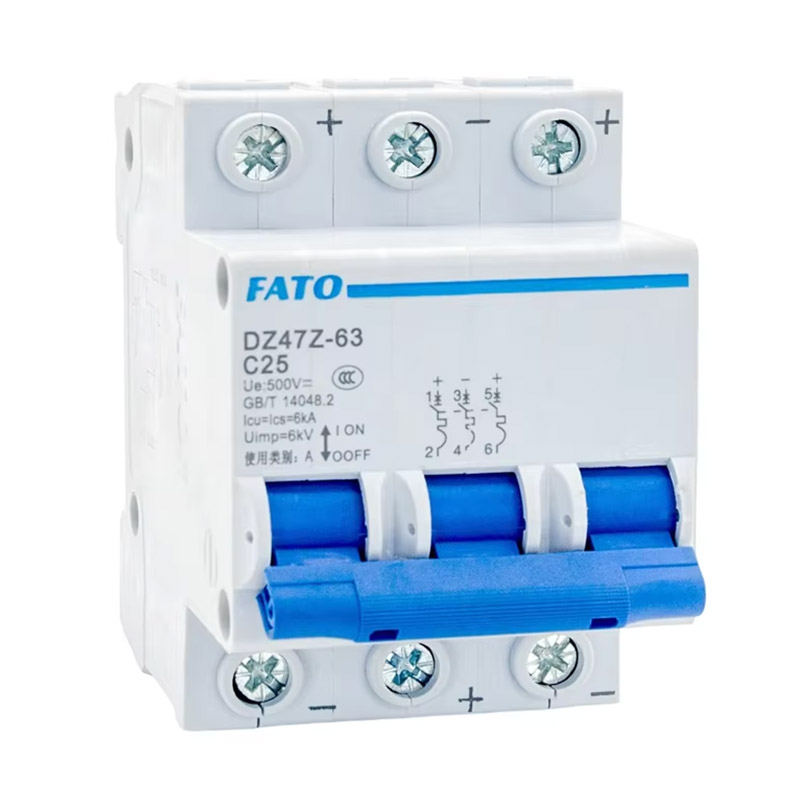

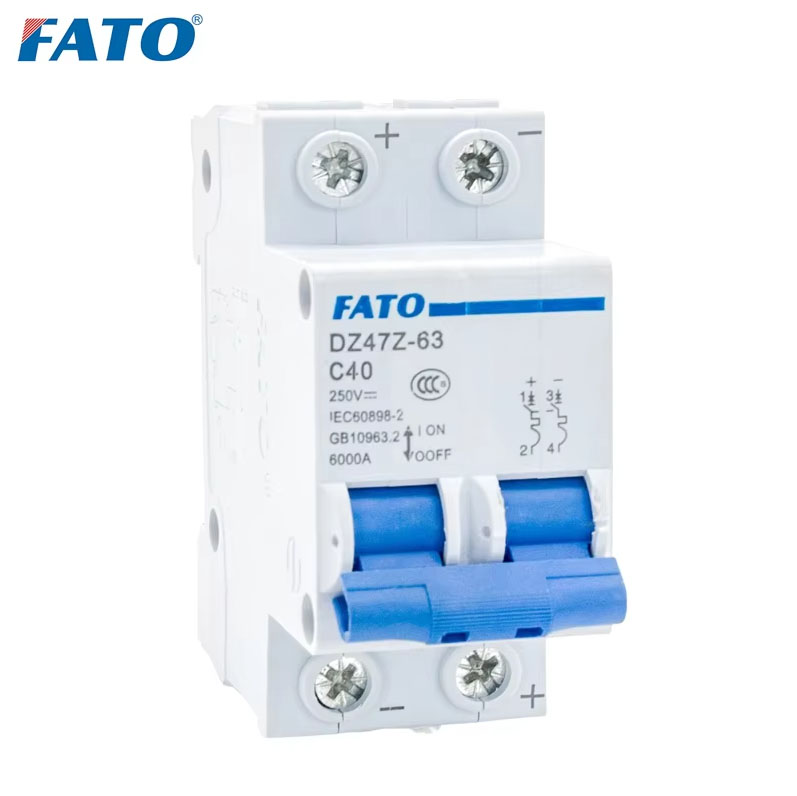

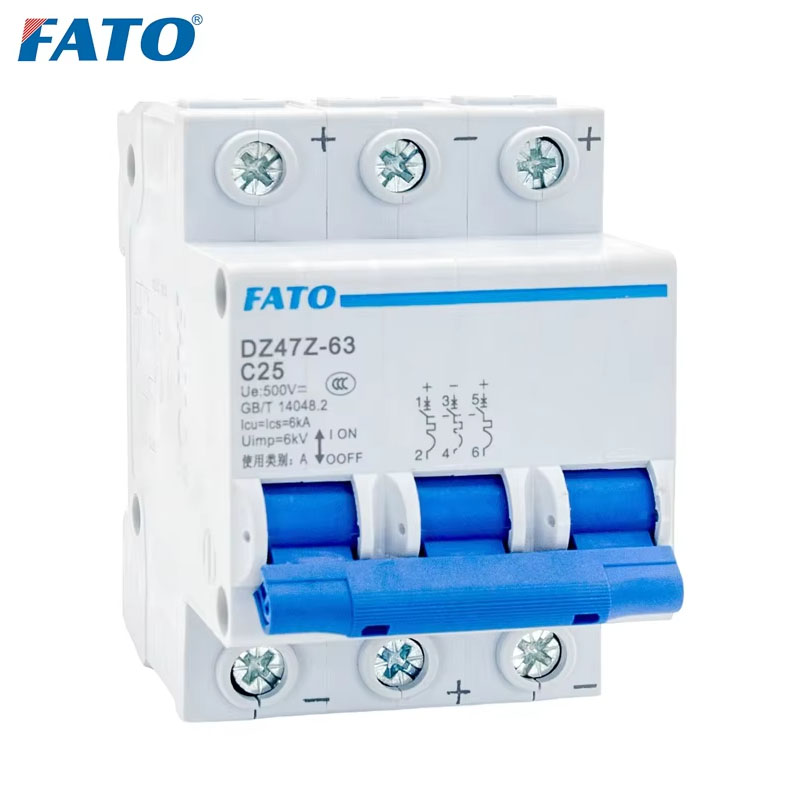

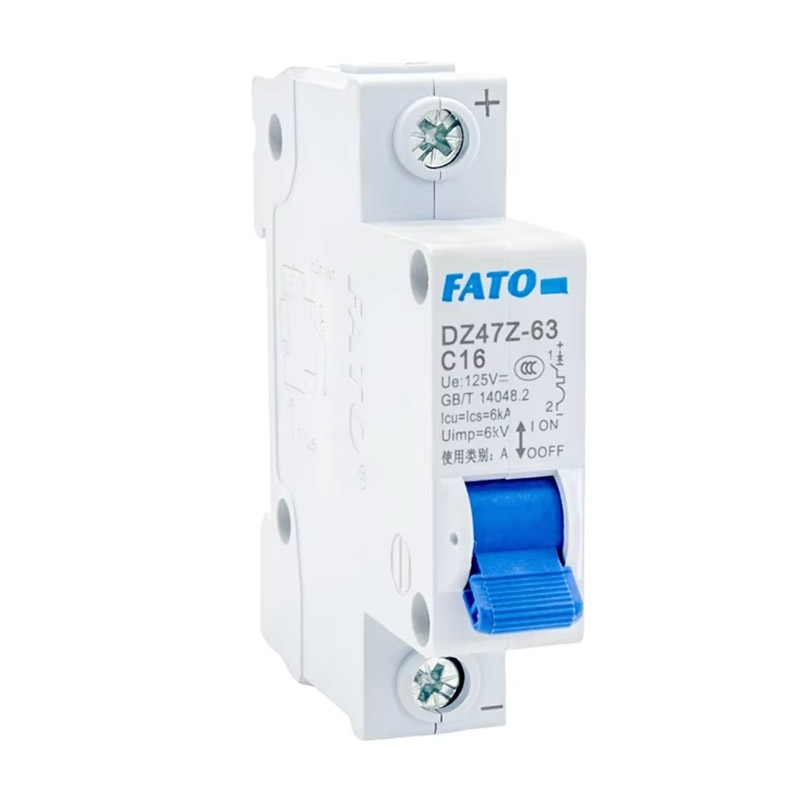

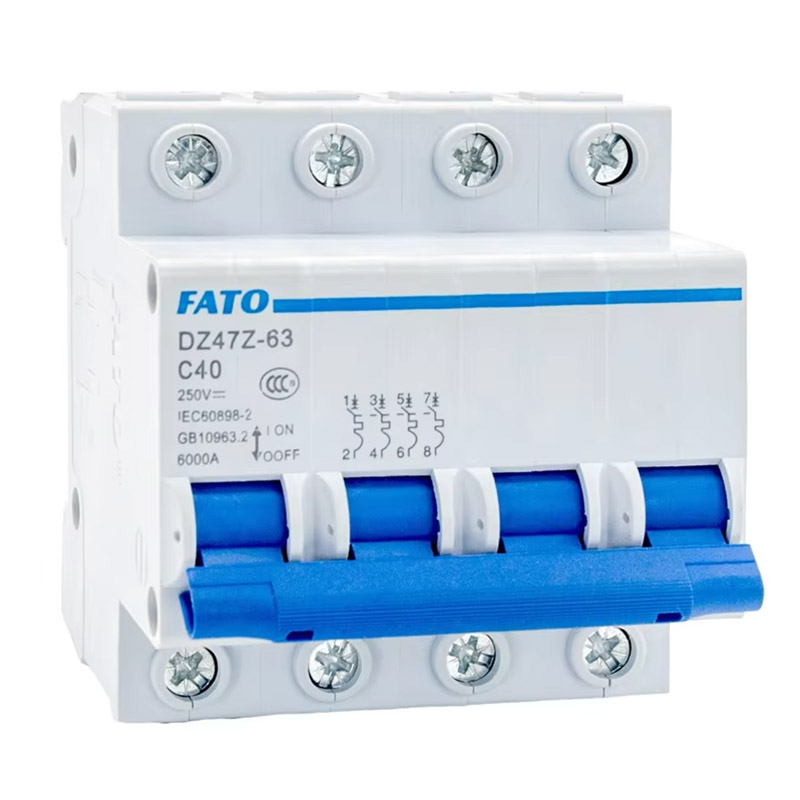

DZ47Z-63 DC Miniature Circuit Breaker

รายละเอียดผลิตภัณฑ์แสดง

ขอบเขตของแอปพลิเคชัน

เบรกเกอร์ขนาดเล็กของ DZ47Z Series ได้รับการออกแบบมาเพื่อปกป้องวงจร DC ด้วยแรงดันไฟฟ้าที่จัดอันดับ 750V และกระแสไฟฟ้าที่ได้รับการจัดอันดับ 63A หรือน้อยกว่าจากโอเวอร์โหลดและวงจรลัดวงจรในสายไฟและอุปกรณ์ไฟฟ้า นอกจากนี้ยังสามารถใช้สำหรับการสลับเส้นและอุปกรณ์เป็นครั้งคราวในสถานการณ์ปกติ

ผลิตภัณฑ์นี้สอดคล้องกับมาตรฐานต่อไปนี้: IEC60898-2 และ GB/T14048.2

ลักษณะโครงสร้าง

เบรกเกอร์วงจรในคอลเลกชันนี้มีตู้พลาสติกการป้องกันกระแสเกินกลไกการทำงานจุดสัมผัสและระบบการปราบปรามอาร์ค ปลอกถูกสร้างขึ้นจากวัสดุพลาสติกที่ทนทานและทนไฟได้ เบรกเกอร์วงจรหลายขั้วถูกสร้างขึ้นโดยการรวมเสาเดี่ยวแต่ละอันเข้าด้วยกันกับกลไกการป้องกันที่เชื่อมโยงกันโดยก้านเชื่อมต่อและด้ามจับควบคุมที่เชื่อมโยงกันโดยการครอบคลุมรับประกันความสม่ำเสมอในการเปิดใช้งานของแต่ละขั้ว

สภาพการทำงาน

◇ขีด จำกัด สูงสุดของอุณหภูมิอากาศโดยรอบจะต้องไม่เกิน+40 ℃ขีด จำกัด ล่างจะต้องไม่ต่ำกว่า -5 ℃และค่าเฉลี่ย 24 ชั่วโมงจะต้องไม่เกิน+35 ℃;

◇ระดับความสูง: ระดับความสูงของไซต์การติดตั้งจะต้องไม่เกิน 2,000 เมตร

◇เงื่อนไขบรรยากาศ: ที่+40 ℃อุณหภูมิสัมพัทธ์ของอากาศไม่เกิน 50%และอนุญาตให้มีความชื้นสัมพัทธ์สูงขึ้นที่อุณหภูมิต่ำกว่า;

◇อุณหภูมิต่ำสุดเฉลี่ยของเดือนฝนตกชุกจะไม่เกิน+25 ℃และความชื้นสัมพัทธ์เฉลี่ยสูงสุดของเดือนนั้นจะไม่เกิน 90%โดยคำนึงถึงการควบแน่นบนพื้นผิวของผลิตภัณฑ์ที่เกิดจากการเปลี่ยนแปลงอุณหภูมิ

◇ระดับมลพิษ: ระดับ 2;

◇หมวดหมู่การติดตั้ง: คลาส III;

◇ประเภทการติดตั้ง: TH35-7.5 ประเภทรางติดตั้งใช้สำหรับการติดตั้ง

◇เงื่อนไขการติดตั้ง: มุมเอียงระหว่างพื้นผิวการติดตั้งและพื้นผิวแนวตั้งจะต้องไม่เกิน 5 °

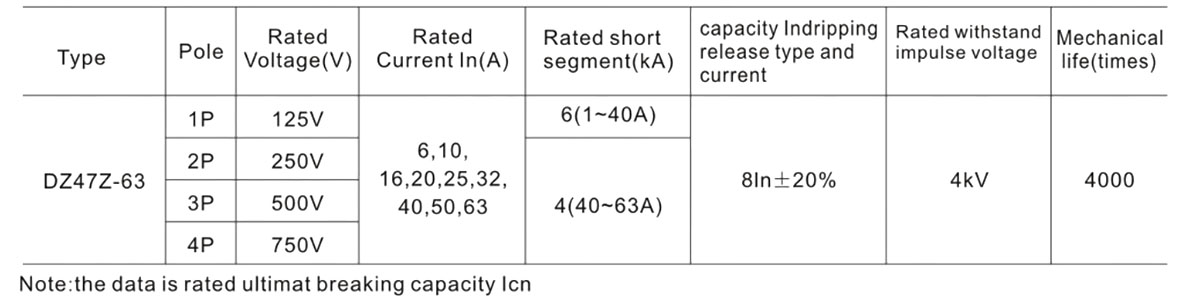

ข้อกำหนดและพารามิเตอร์

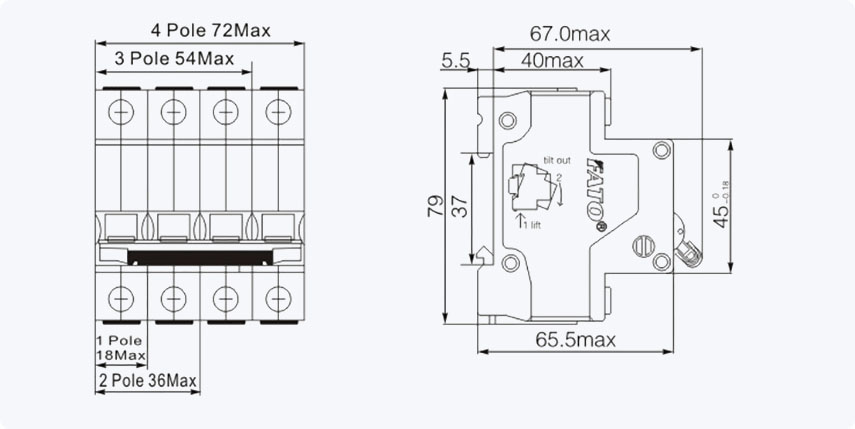

ลักษณะและขนาด

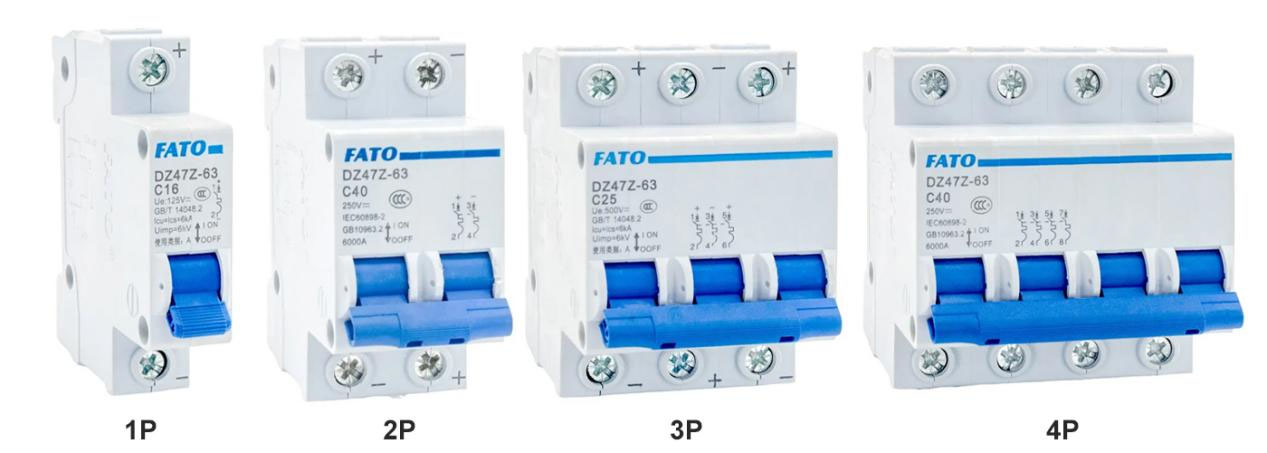

รายการผลิตภัณฑ์
